| Модель: |  |
JVM-836TS |
| Артикул: | |
50000154T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Аналоги JVM-836TS
Ширина стола250 мм
Конус шпинделяISO50
Мощность 5.50 кВт
Напряжение380В
Масса2350 кг
Ширина стола240 мм
Конус шпинделяISO40
Мощность 2.20 кВт
Масса850 кг
Ширина стола260 мм
Конус шпинделяMT4
Мощность 1.50 кВт
Напряжение380В
Масса1070 кг
Ширина стола240 мм
Конус шпинделяISO40
Мощность 2.20 кВт
Напряжение380В
Масса980 кг
Ширина стола280 мм
Конус шпинделяMT4
Мощность 2.20 кВт
Напряжение380В
Масса1120 кг
Ширина стола260 мм
Конус шпинделяISO40
Мощность 2.20 кВт
Напряжение380В
Масса1480 кг
Ширина стола260 мм
Мощность 2.20 кВт
Напряжение380В
Масса1350 кг
Ширина стола260 мм
Конус шпинделяISO40
Мощность 2.20 кВт
Напряжение380В
Масса1480 кг
Ширина стола460 мм
Конус шпинделяISO50
Мощность 5.50 кВт
Напряжение380В
Масса1540 кг
Ширина стола230 мм
Мощность 2.20 кВт
Напряжение380В
Масса1100 кг
Ширина стола300 мм
Конус шпинделяBT40
Мощность 4.00 кВт
Напряжение380В
Масса1750 кг
Ширина стола315 мм
Конус шпинделяISO50
Мощность 5.50 кВт
Напряжение380В
Масса3800 кг
Вертикально-фрезерный станок JVM-836TS ориентирован на специалистов в области металлообработки и может эффективно применятся на небольших разнопрофильных предприятиях, в мастерских, автосервисах и т.д. Основные рабочие элементы этого станка выпускаются на Тайване, хорошо известном своими продуктами для различных обрабатывающих отраслей. JVM-836TS способен сверлить с максимальным диаметром до 20 мм в ручном режиме и до 16 мм в режиме автоподачи (по оси Х). Максимальный диаметр торцевой фрезы составляет 100 мм, концевой - 20 мм. Для оборудования данного класса станок имеет большой ход пиноли для сверления, шпиндель установлен на упорные подшипники, что гарантирует стабильность и точность фрезерования. Биение конуса шпинделя не превышает 0,01 мм. Параметр шпиндель - стол у этой модели составляет 50х356 мм, шпиндель-стойка 133 - 400 мм. Размер стола 905х200 мм, максимальный вес заготовки (нагрузка на стол) - 250 кг.

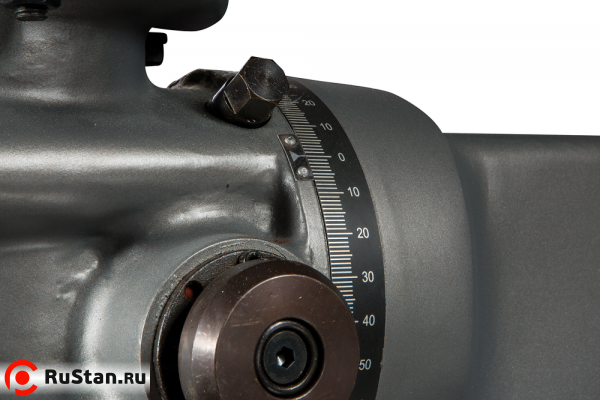

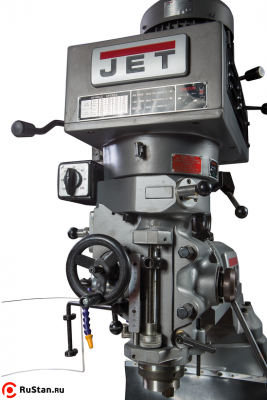

Для удобства оператора и расширения возможностей станка фрезерная головка оснащена механизмом поворота на 90° влево/вправо. Также предусмотрено переключение левого/правого вращения шпинделя и его механический тормоз. Направляющие JVM-836TS особым образом шлифуются по самым современным технологиям и снабжены регулируемыми клиновидными планками. Для точности, плавности и увеличения ресурса работы на станке применяется система централизованной смазки рабочего стола. Также в заводской комплектации имеется система подачи СОЖ.
Особенности конструкции
- Большой ход пиноли для сверления;
- Упорные подшипники шпинделя гарантируют стабильность станка JVM-836 TS при фрезеровании;
- Гарантированное биение конуса шпинделя 0,01 мм;

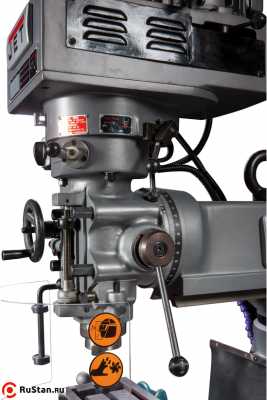

- Возможность поворота головки влево и вправо;

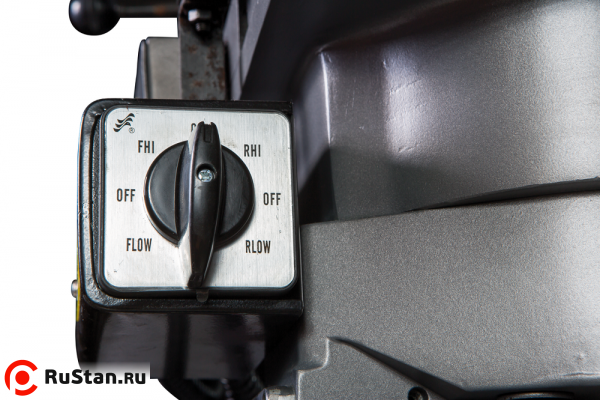

- Возможность правого и левого вращения шпинделя JVM-836 TS;

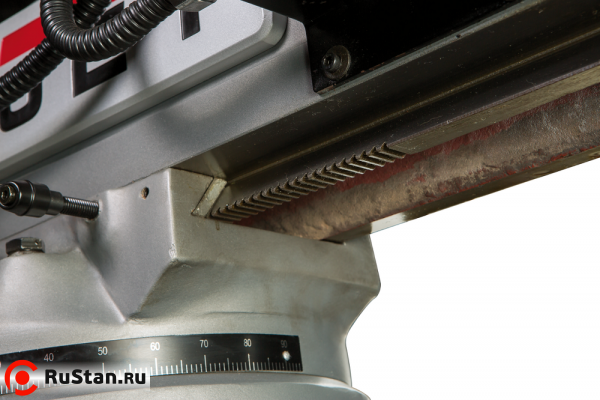

- Шлифованные направляющие каретки с регулируемыми клиновидными планками;
- Механический тормоз шпинделя;
- Централизованная система смазки фрезерного стола;
- Встроенная система подвода СОЖ.
Технические характеристики JVM-836TS | |
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления | 20 мм |
| -сверление с автоподачей | 16 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 20 мм |

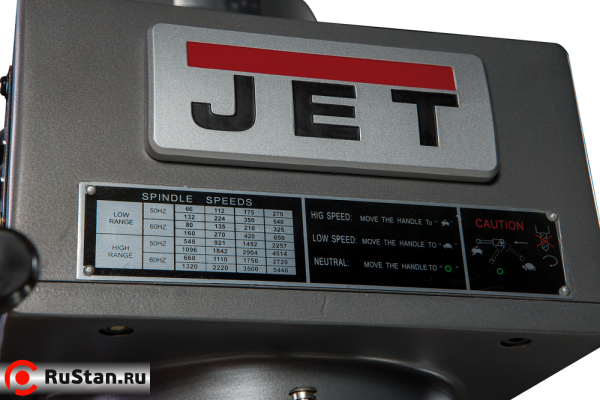

| Частота вращения шпинделя | 65 - 4550 об/мин |

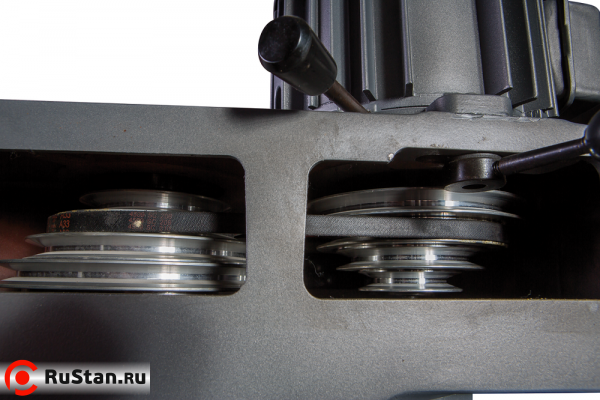

| Количество скоростей | 16 |
| Конус шпинделя | ISO-30 (DIN2080) |
| Зажимная тяга | М12 |

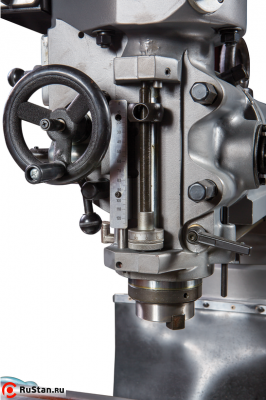

| Ход пиноли шпинделя | 127 мм |

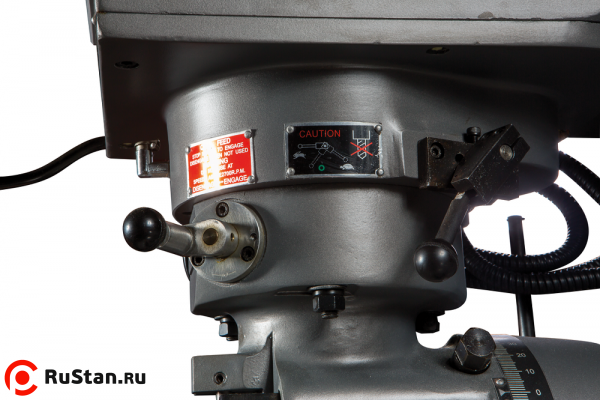

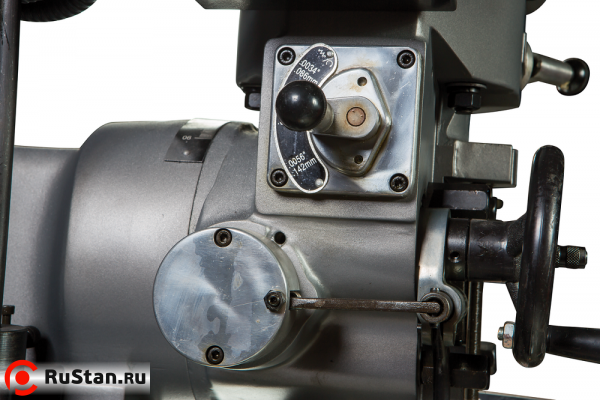

| Автоподача пиноли шпинделя | 0,04 / 0,08 / 0,15 мм/об |
| Диаметр пиноли | 85 мм |

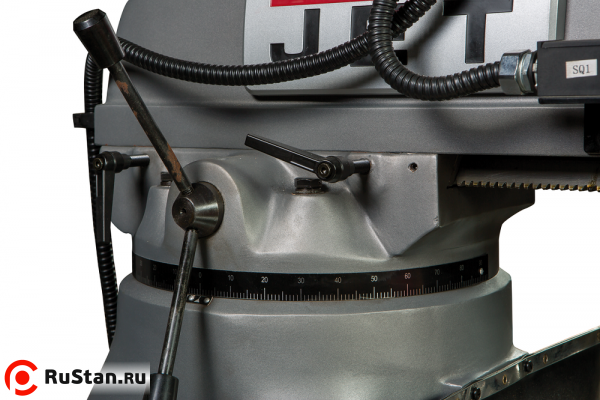

| Диапазон поворота головки | 90° влево / вправо |
| Расстояние шпиндель-стол | 50 - 356 мм |
| Расстояние шпиндель-стойка | 133 - 400 мм |
| Размер стола по оси X х Y | 905 х 200 мм |
| Т-образный паз/расстояние, 3 шт. | 16 / 64 мм |
| Максимальная нагрузка на стол | 250 кг |
| Поперечный ход консоли | 266 мм |
| Выходная мощность | 2,2 кВт / S1 100% |
| Потребляемая мощность | 4,2 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 1400 х 1320 х 1950 мм |
| Масса JVM-836TS | 730 кг |
Стандартное исполнение
- Зажимная тяга М12
- Регулируемый упор глубины сверления

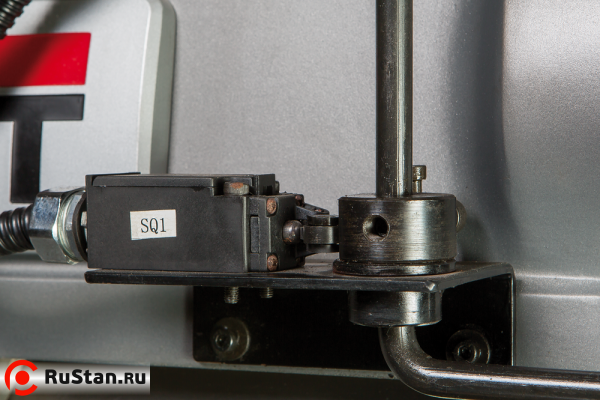

- Защитный экран с концевым выключателем

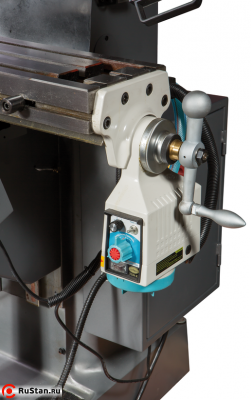

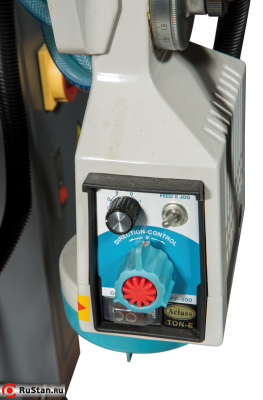

- Автоматическая подача стола по оси Х

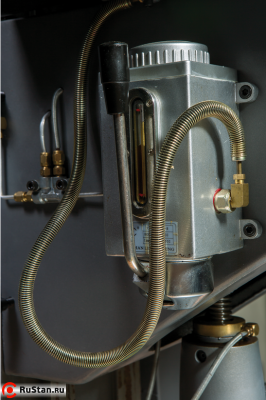

- Централизованная система смазки стола
- Система подвода СОЖ
- Поддон для сбора стружки
Комплектация за дополнительную плату
