Модель:
ДИП-300
Производитель: Россия

Аналоги ДИП-300

Код товара: 125
РМЦ1500 мм
Ø отверстия шпинделя 103 мм
Макс. обороты 1250 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3160 кг
2 343 606 p
Код товара: 126
Ø обработки над станиной 630 мм
РМЦ3000 мм
Ø отверстия шпинделя 103 мм
Макс. обороты 1250 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3560 кг
2 591 751 p
Код товара: 171
Ø обработки над станиной 630 мм
РМЦ3000 мм
Ø отверстия шпинделя 105 мм
Макс. обороты 1250 об/м
Мощность 15.00 кВт
Напряжение380В
Масса5750 кг
3 500 000 p
Код товара: 337
Ø обработки над станиной 630 мм
РМЦ1000 мм
Ø отверстия шпинделя 103 мм
Макс. обороты 1250 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3310 кг
2 504 009 p
Код товара: 1343
Ø обработки над станиной 630 мм
РМЦ1500 мм
Ø отверстия шпинделя 105 мм
Макс. обороты 1250 об/м
Мощность 15.00 кВт
Напряжение380В
Масса5750 кг
3 400 000 p
Код товара: 1359
РМЦ2000 мм
Ø отверстия шпинделя 103 мм
Макс. обороты 1250 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3310 кг
2 415 561 p
Код товара: 1519
Ø обработки над станиной 630 мм
РМЦ4000 мм
Ø отверстия шпинделя 103 мм
Макс. обороты 1250 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3560 кг
2 629 949 p
Код товара: 35563
Нет в наличии
Токарно-винторезный станок по металлу JET GH-2440 ZHD DRO RFS
Ø обработки над станиной 630 мм
РМЦ1000 мм
Ø отверстия шпинделя 105 мм
Макс. обороты 1000 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3100 кг
2 580 000 p
Код товара: 35564
Нет в наличии
Токарно-винторезный станок по металлу JET GH-2480 ZHD DRO RFS
Ø обработки над станиной 630 мм
РМЦ2000 мм
Ø отверстия шпинделя 105 мм
Макс. обороты 1000 об/м
Мощность 11.00 кВт
Напряжение380В
Масса3600 кг
3 050 000 p
Код товара: 35565
Нет в наличии
Токарно-винторезный станок по металлу JET GH-24120 ZHD DRO RFS
Ø обработки над станиной 630 мм
РМЦ3000 мм
Ø отверстия шпинделя 105 мм
Макс. обороты 1000 об/м
Мощность 11.00 кВт
Напряжение380В
Масса4100 кг
3 350 000 p
Код товара: 38278
РМЦ1500 мм
Ø отверстия шпинделя 100 мм
Макс. обороты 1000 об/м
Мощность 11.00 кВт
Напряжение380В
Масса5000 кг
Код товара: 38279
РМЦ2000 мм
Ø отверстия шпинделя 100 мм
Макс. обороты 1000 об/м
Мощность 11.00 кВт
Напряжение380В
Масса5000 кг
  • Описание
  • Комментарии (2)
  • Отзывы

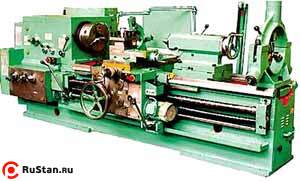

Токарно винторезный станок ДИП-300 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

  • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
  • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
  • частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
  • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
  • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 1М63
Характеристика

ДИП-300

  Наибольший диаметр заготовки:
устанавливаемой над станиной, мм 700
обрабатываемой над станиной, мм 630
обрабатываемой над суппортом, мм 350
  Наибольшая длина обрабатываемой заготовки, мм 750, 1500, 2000, 3000, 4000, 5000, 8000, 10000
  Наибольшая длина детали, устанавливаемой в выемке станины, мм 900
  Длина выемки от торца фланца шпинделя, мм 450
  Диаметр цилиндрического отверстия в шпинделе, мм 105
  Фланцевой конец шпинделя по DIN 11М
  Количество ступеней частот вращения шпинделя 22
  Пределы частот вращения шпинделя, об/мин 10 - 1250
  Величина подач:
продольных, мм/об 0,06 - 1,4
поперечных, мм/об 0,024 - 0,518
резцовых салазок, мм/об 0,019 - 0,434
  Величина шагов нарезания резьб:
метрических, мм 1 - 224
дюймовых, ниток/дюйм 28 - 0,25
модульных, модуль 0,25 - 56
питчевых, питч диам. 112 - 0,5
  Ускоренное перемещение суппорта, м/мин:
продольное 5,2
поперечное 2
  Мощность главного привода, кВт 15
  Наибольший вес обрабатываемой детали в центрах,кг 3500
Масса ДИП-300 , кг 4200, 4840, 5100, 5750, 6530, 9000, 11800, 13200
  Габариты:
длина, мм 2950, 3750, 4200, 5250, 6230, 7250, 10300, 12470
ширина, мм 1780
высота, мм 1550

Стандартное оборудование:
люнет неподвижный (Ж 20 - 350 мм);
люнет подвижный (Ж 20 - 150 мм);
патрон трехкулачковый Ж 400 мм.

Оборудование за отдельную плату:
патрон четырехкулачковый Ж 500 мм;
люнет неподвижный (Ж 200 - 410 мм, Ж 40 - 215 мм, Ж 20 - 160 мм);
резьбоуказатель;
конусная линейка;
резцедержатель с быстросъемными блоками.

Комментарии и вопросы:

8 February, 2016 - 01:42    Петр:
Добрый день! Интересует Токарно винторезный станок ДИП-300 с Наибольшая длина обрабатываемой заготовки, мм 8000. Напишите цену ,порядок приобретения, предлагаемые сроки поставки.
8 February, 2016 - 08:38    Специалист РуСтан:
ДИП-300 снят с производства. б/у станков у нас нет. 100% Аналог это 1М63. Посмотрите тут ряд аналогов http://rustan.ru/node/analogs/211
