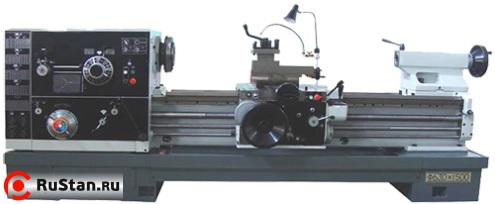

Универсальный токарный станок DMTG CW6263E/1500
| Модель: |  |
DMTG CW6263E/1500 |
| Производитель: |  |
DMTG |
- Описание
-
Видео
- Комментарии
- Отзывы
Универсальный токарный станок DMTG CW6263E/1500 используется для множества различных токарных работ, таких как обточка торца, обработка цилиндрических поверхностей, внешних и внутренних конусов и других деталей имеющих поверхности вращения, а также нарезание широкого диапазона модульных, метрических, дюймовых, и питчевых резьб. Он может также использоваться для отрезки заготовок, проточки канавок или фрезерования. Если станок с выемкой то в таком случае диапазон обработки может быть расширен, вследствие чего данный станок используется для обработки заготовок сложной геометрии или заготовок типа дисков.
СтанинаСтанина станка выполнена из чугуна. Поверхность направляющих закалена ТВЧ (HRC50) и отшлифована. На станке возможна обработка деталей с диаметром до 800 мм (с использованием выемки, без нее до 350 мм). V – образные направляющие обеспечивают плавность хода и высокую точность обработки. Система смазки направляющих снижает трудоемкость обслуживания станки и увеличивает его ресурс. Максимальный вес заготовки достигает 2000 кг. В базовую комплектацию станка входит задняя бабка с диаметром пиноли 100мм и конусом Морзе 6. Максимальное перемещение пиноли задней бабки – 250 мм. Поперечное перемещение задней бабки - ±10 мм.
Станки поставляются в двух модификациях CW6263E и CW6263E, вторая цифра (2 или 1) в маркировке станка обозначает наличие или отсутствие гапа, т.е. выемки для обработки заготовок типа диск.
ШпиндельУстановленный на станке шпиндель с внутренним отверстием 100 мм (105 мм опция) и метрическим конусом 120 имеет 18 ступеней скоростей вращения. Что позволяет достигать диапазона вращения от 7,5 до 1000 об/мин. Скорость шпинделя устанавливается с помощью двух рукояток. Так же в специальной комплектации возможна установка шпинделя с внутренним отверстием 130 мм. Диапазон продольных подач 1/1 может варьироваться от 0.1 до 1.52 мм/об, по 16/1 – от 1.6 до 24.3 мм/об. Такой диапазон подач обеспечивает шероховатость поверхностей деталей при окончательной обработке - до Ra1.6.
ПрочееВ базовую комплектацию станка входят система подачи СОЖ и станция смазки. В виде опций можно заказать 3х и 4х кулачковые патроны различных диаметров, а так же множество средств активной и пассивной безопасности.
Технические характеристики универсального токарного станка DALIAN CW6263E/1500:
| Характеристика | Значение |
|---|---|
| Макс. диаметр изделия типа диск, мм | 630 |
| Макс. диаметр обработки тел типа вал, мм | 350 |
| Макс. диаметр обработки в гапе, мм | 800 |
| Ширина гапа, мм | 350 |
| РМЦ, макс длина заготовки, мм | 1500 |
| Макс. вес заготовки, кг | 2000 |
| Торец шпинделя | |
| Отверстие шпинделя, мм | 100 |
| Конус отверстия шпинделя | Метрические 120 |
| Количество скоростей шпинделя, ступеней | 18 |
| Диапазон скоростей шпинделя, об/мин | 7.5~1000 |
| Количество подач | 64 |
| Диапазон продольной подачи 1:1, мм/об | 0.1 – 1.52 |
| Диапазон продольной подачи 16:1, мм/об | 1.6 – 24.3 |
| Быстрые продольные перемещения суппорта, м/мин | 3.8 |
| Быстрые поперечные перемещения суппорта, м/мин | |
| Шаг продольного ходового винта, мм | 12 |
| Шаг поперечного ходового винта, мм | |
| Количество нарезаемых резьб/ шаг, мм | 52 / 0.5 – 240 мм |
| Размеры хвостовика инструмента, мм | 30х30 |
| Макс. угол поворота поворотной части суппорта, град | +/- 90 |
| Макс. перемещение резцедержки, мм | 200 |
| Макс. допустимое усилие резания, Н | 19600 |
| Макс. допустимое усилие подачи, Н | 7840 |
| Диаметр пиноли задней бабки, мм | 100 |
| Перемещение пиноли задней бабки, мм | 250 |
| Конус пиноли задней бабки | Морзе 6 |
| Мощность э/д шпинделя, кВт | 11 |
| Система СОЖ, проток л/мин | 25 |
Варианты комплектации
| 3-х кулачковый патрон | 4-х кулачковый патрон |
| Планшайба | Люнет неподвижный |
| Система освещения | Подвижный люнет |
