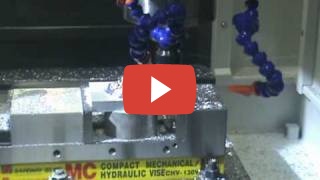

  • Видео
  • Комментарии (1)
  • Отзывы

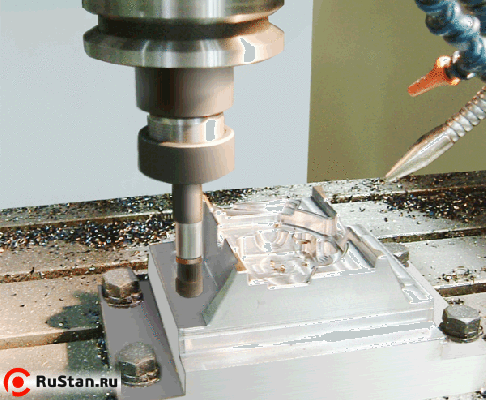

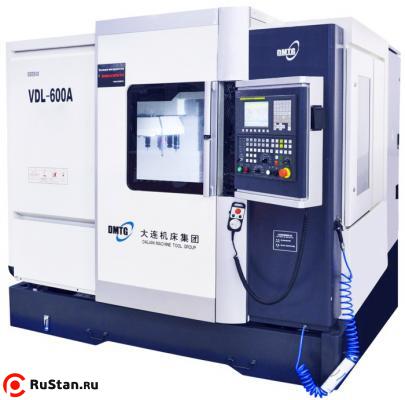

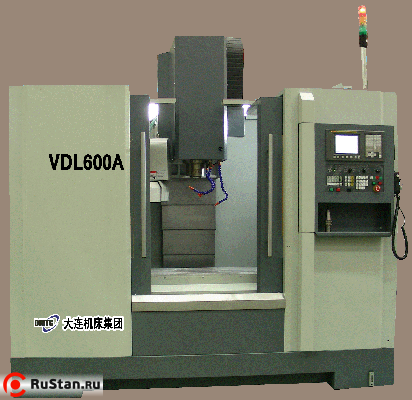

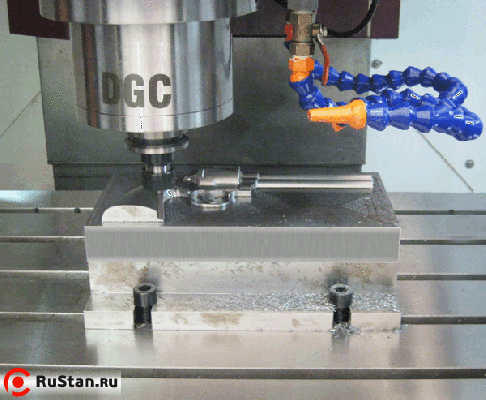

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр VDL600A с ЧПУ для единичного или серийного изготовления среднегабаритных деталей. Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.

Инновационная система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы. Сервопривод шпинделя Fanuc Beta il 8/10000, сервоприводы по осям Fanuc Beta iSc 12/3000 (оси X / Y) и iSc 22/3000 (ось Z).

Магазин инструментов барабанного типа на 16 инструментов (опция: магазин инструментов манипуляторного типа на 24 инструмента). Мощный высокоточный шпиндель 8000 об/мин (опция: 10 000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).

Особенности

  • «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
  • Точные линейные направляющие качения с максимальной скоростью перемещений 24 м/мин.
  • Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
  • Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.

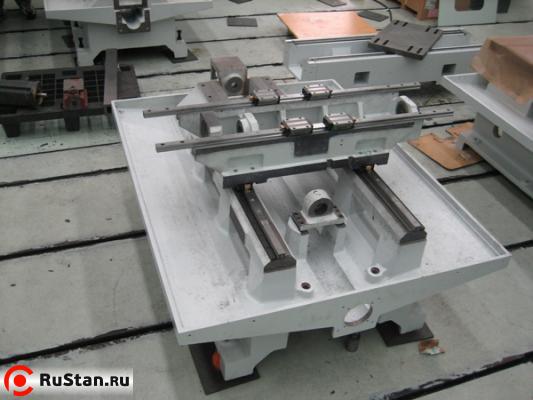

  • Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
  • Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
  • Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
  • Усиленная шпиндельная бабка для достижения максимального качества обработки даже в тяжелых режимах резания.
  • Функция жесткого нарезания резьбы.
  • Система подачи СОЖ с баком емкостью 160 литров.
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Большеразмерные раздвижные двери с бронированным стеклом.
  • Система обдува конуса шпинделя при смене инструмента.
  • Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  • Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
  • Шнековый транспортер (опция: ленточный транспортер) для удаления стружки.
  • Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).

Технические характеристики VDL600A

Характеристика Значение
Электропитание
Общая потребляемая мощность 20 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 7,5 / 11 кВт (опция: 11 / 15 кВт)
Станочные данные
Размер стола (Д х Ш) 800 х 420 мм
Размер Т-пазов, количество / ширина / между 3 / 18 / 125 мм
Вылет оси шпинделя 550 мм
Расстояние от торца шпинделя до поверхности стола 140 - 680 мм
Максимальный вес обрабатываемой заготовки 500 кг
Шпиндель
Максимальное число оборотов шпинделя 8000 об/мин (опция: 10 000 об/мин)
Конец шпинделя BT40
Крутящий момент шпинделя продолжительно / 30 мин 35,8 / 52,5 Нм (опция: 47,7 / 70,5 Нм)
Перемещения и подачи
Перемещение по оси Х 620 мм
Перемещение по оси Y 440 мм
Перемещение по оси Z 540 мм
Скорость рабочей подачи по всем осям 10 000 мм/мин
Скорость быстрого хода по осям Х, Y 24 000 мм/мин
Скорость быстрого хода по оси Z 20 000 мм/мин
Диаметр / шаг ШВП по всем осям 32 / 12 мм
Точность
Повторяемость ± 0,0025 мм
Позиционирование ± 0,004 мм
Сменщик инструмента
Тип сменщика инструмента барабанный
(опция: манипулятор)
Количество инструмента 16 (опция: 24)
Максимальный диаметр / длина инструмента 100 (130) / 300 мм
(с манипулятором 78 (110) / 300 мм)
Максимальная масса инструмента 7 кг
Время смены инструмента 6 с (с манипулятором 2,5 с)
Габаритные размеры
Емкость бака СОЖ 160 литров
Подключение сжатого воздуха 6 бар
Габаритные размеры (Д х Ш х В) 2400x2450x2480 мм
Масса DMTG VDL600A станка 4600 кг

Комплект поставки

  • Магазин инструмента барабанного типа на 16 инструментов
  • Шнековый транспортер для удаления стружки
  • Тележка для сбора стружки
  • Пистолет для обдува воздухом рабочей зоны.
  • Радиатор электрошкафа
  • Станочный светильник

Дополнительная оснастка

  • Система ЧПУ Fanuc 0i MD
  • Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
  • Шпиндель повышенной мощности 11 / 15 кВт
  • Магазин инструмента манипуляторного типа на 24 инструмента.
  • Высокоскоростной шпиндель 10 000 об/мин.
  • Система масляного охлаждения шпинделя.
  • 4-я ось: управляемый поворотный стол Ø200 мм
  • 4-я ось: управляемый поворотный стол Ø250 мм
  • Ручная задняя бабка 200 мм
  • Ручная задняя бабка 250 мм
  • Гидравлическая задняя бабка 200 мм
  • Гидравлическая задняя бабка 250 мм
  • Датчик измерения инструмента Renishaw TS27R
  • Датчик измерения и привязки детали Renishaw OMP 60
  • Система подачи СОЖ через инструмент 20 бар
  • Система подачи СОЖ через инструмент 70 бар
  • Ленточный транспортер для удаления стружки
  • Кондиционер электрошкафа
