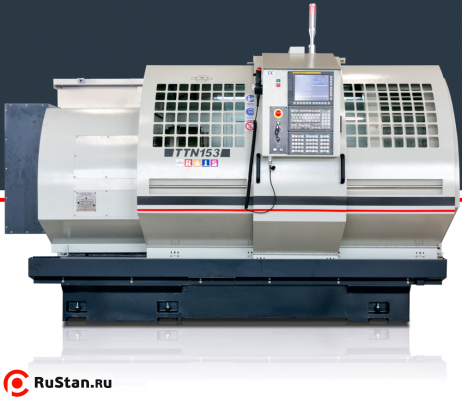

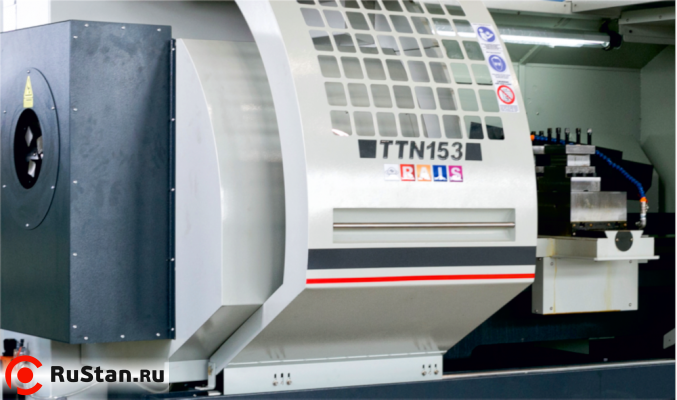

Трубонарезной станок ТTN153 с ЧПУ
14 574 330 руб.
с НДС - на 22.12.2024 г.
| Модель: |  |
ТTN153 |
| Производитель: |  |
RAIS (Болгария) |
- Описание
- Комментарии
- Отзывы
Трубонарезной станок ТTN153 с ЧПУ предназначен для выполнения автоматической обработки внутренних и внешних цилиндрических, конусообразных и торцевых поверхностей, нарезания пазов и выемок валов, дисков. Также может нарезать метрические, дюймовые, торцевые и конусные резьбы на трубах. Станок может быть оснащен системой ЧПУ FANUC, SIEMENS или иной системой ЧПУ (по выбору заказчика) и соответствующими серводвигателями АС.
Станок оборудован двухступенчатым главным приводом и 4 или 8 позиционной револьверной головкой. Патрон – ручной или гидравлический.
Может быть выбрана ручная задняя бабка и гидравлическая задняя бабка. Соприкасающиеся поверхности между суппортом и направляющей скольжения имеют покрытие Turcite-B.
При помощи централизованного смазочного устройства производится принудительная импульсная смазка соприкасающихся поверхностей, шарико- винтовых пар и направляющих.
Технические характеристики ТTN153 | |
|---|---|
| Характеристика | Значение |
| Макс.диаметр токарной обработки | Ø790 мм |
| Максимальный диаметр обработки над станиной | Ø550 мм |
| Максимальный диаметр устанавливаемый над суппортом | Ø310 мм |
| Ширина направляющих | 400 мм |
| Максимальная длина заготовки | 1000 мм |
| Максимальный вес детали (с задним центром) | 2000 кг |
| Максимальный диаметр пруткового материала | Ø153 мм |
| Длина ГАП от торца шпинделя | 283 мм |
| Перемещение по X | 300 мм |
| Перемещение по Z (максимальная длина) | 1150 мм |
| Повторяемость | 0,005 мм |
| Общая ширина основания | 405 мм |
| Длина направляющих суппорта | 215 мм |
| Мощность двигателя по оси Х | 1,8 кВт |
| Мощность двигателя по оси Z | 2,5 кВт |
| Мощность двигателя насоса СОЖ | 0,45 кВт |
| Шпиндель | |
| Передний торец шпинделя | A2-11 |
| Диаметр патрона | Ø400 мм с отверстием 140 мм |
| Тип патрона | Пневматический |
| Диаметр отверстия шпинделя | Ø153 мм |
| Обороты | 80-1000 об/мин |
| Мощность главного двигателя | 11 Kw |
| Количество и тип ремней | 4, А2130 |
| Скорости подачи | |
| Быстрый ход по оси Z | 15 м/мин |
| Тип двигателей X , Z | Fanuc |
| Тип направляющих | индукционно закаленные направляющие скольжения, покрытие каретки Turcite-B |
| Диаметр ШВП X , Z | Ø32 х 5 мм , Ø 50 х 10 мм (Ø50х10 длина >1500) |
| Рабочая подача | 3 м/мин |
| Револьверная головка | |
| Количество инструментов | 4 (опция 8) |
| Сечение резца (размер инструмента) | 25 x 25 мм |
| Задняя бабка | |
| Конус Морзе пиноли | МТ5 |
| Диаметр пиноли | Ø85 мм |
| Ход пиноли | 225 мм |
| Общие данные | |
| Система ЧПУ | Fanuc 0i TF |
| Система смазки направляющих | автоматическая |
| Расход охлаждающей жидкости насоса | 55 л/мин |
| Максимальное давление насоса СОЖ | 2,4 кг/см2 |
| Объём резервуара СОЖ | 150 л |
| Габариты | 3000x2000x2200 мм |
| Вес ТTN153 , нетто | 4200 кг |
Стандартная комплектация
- Система ЧПУ FANUC 0i
- Полная защита рабочей зоны.
- Автоматическая смазка направляющих.
- Система СОЖ.
- Пневматический патрон Ø400 мм с отверстием Ø140 мм (передний).
- Пневматический патрон Ø400 мм с отверстием Ø140 мм (задний).
- Рядовой держатель инструмента.
