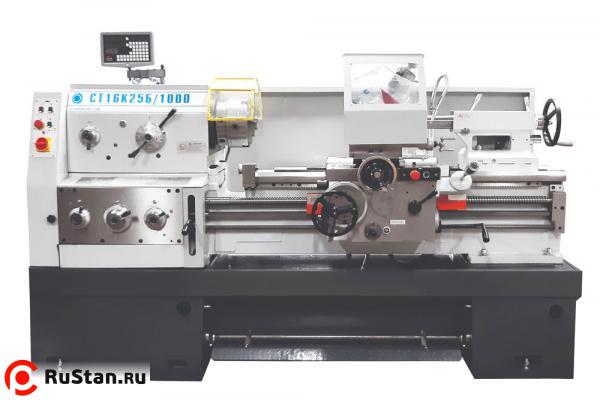

Станки серии СТ 16к25 являются современными, модернизированными аналогами советского станка 16к25. Станки обладают высокой жёсткостью, точностью и надёжностью. Мощный привод шпинделя позволяет обрабатывать заготовки длиной до 1500 мм и диаметром до 500 мм.

Особенности

  • Уменьшенные вибрации и повышенная жесткость станка по сравнению с «тумбовым» исполнением.
  • Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников;
  • Закалённые и шлифованные косозубые зубчатые колеса и шестерни;
  • Регулируемая муфта перегрузки ходового винта;
  • Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
  • Минимальная скорость вращения шпинделя - 9 об/мин.;
  • Поперечное смещение задней бабки на + /-15 мм для точения длинных конусов;
  • Подача СОЖ в зону резания;
  • Станочный светильник;
  • Тормоз шпинделя;
  • Литое цельное чугунное основание.

СТ 16к25 - Коробка скоростей
Коробка скоростей
Служит для редуцирования скорости вращения шпинделя. Имеет 24 варианта выбора скорости в диапазоне от 9 до 1600 оборотов в минуту. Все шестерни и зубчатые колеса подвергались термическому упрочнению, что повышает их стойкость к изнашиванию и выкрашиванию. Система смазки обеспечивает хорошее охлаждение и снижение уровня трения, что в свою очередь стабилизирует погрешности связанные с температурной деформацией передней бабки в процессе обработки.
СТ 16к25 - Коробка подач
Коробка подач
Обеспечивает согласованное перемещение суппорта и закрепленного на нем инструмента по направляющим станка с выбранной скоростью. Используется для задания равномерной подачи при резании, а также при нарезании различных видов резьбы.
СТ 16к25 - Задняя бабка
Задняя бабка
Применяется для крепления осевого режущего инструмента, а также служит в качестве дополнительной опоры, в которую устанавливается вращающийся или не вращающийся центр, при обработке детали в центрах.

СТ 16к25 - Суппорт
Суппорт
Это часть станка предназначенная для крепления инструмента, а также обеспечивающая продольное и поперечное перемещение установленному на нем инструменту. Данный узел станка обладает большой жесткостью, что уменьшает возникновение случайных погрешностей, связанных с упругими деформациями систем суппорта при резании.
СТ 16к25 - Люнеты
Люнеты
Служат в качестве дополнительной опоры при обработке длинномерных деталей, для уменьшения упругих деформаций детали под воздействием сил резания.
СТ 16к25 - УЦИ
УЦИ
Устанавливается на станки серии СТ16К25 в качестве опции для более точного контроля продольного и поперечного перемещения инструмента, закрепленного в резцедержателе, что дает возможность оператору выполнять работы с точностью равной цене деления устройства.

Технические характеристики СТ 16к25Б/1000

Характеристика Значение
Максимальный диаметр обработки над станиной Ø500 мм
Максимальный диаметр обработки над выемкой в станине Ø710 мм
Рабочая зона выемки в станине 240 мм
Максимальный диаметр обработки над суппортом Ø300 мм
Максимальная длина обрабатываемой заготовки 1000 мм
Максимальная длина обточки с одного установа 820/1320 мм
Диаметр отверстия в шпинделе Ø82 мм
Конус отверстия в шпинделе Ø90 1:20
Передний конец шпинделя ISO 702/II № 8 короткого кулачково-зажимного типа
Скорость вращения шпинделя 9-1600 Об/мин
Количество скоростей 24 шт.
Максимальный крутящий момент на шпинделе 1400 Нм
Количество и диапазон продольных подач
Стандартные 0.063-2.52 (0.0023-0.0937) мм/об (дюйм/об)
Уменьшенные 0.028-0.056 (0.0010-0.0021) мм/об (дюйм/об)
Увеличенные 2.86-6.43 (0.1064-0.2392) мм/об (дюйм/об)
Количество и диапазон поперечных подач
Стандартные 0.027-1.07 (0.0011-0.0404) мм/об (дюйм/об)
Уменьшенные 0.012-0.026 (0.0004-0.0010) мм/об (дюйм/об)
Увеличенные 1.21-2.73 (0.0457-0.1032) мм/об (дюйм/об)
Количество и диапазон нарезания резьбы
Метрическая резьба 0.5-224 мм
Дюймовая резьба 72-1/8 tpi
Модульная резьба 0.5-112
Питчевая резьба 56-1/4 DP
Продольное ускоренное перемещение 4.5 Об/мин
Поперечное ускоренное перемещение 1.9 м/мин
Шаг резьбы ходового винта 12 мм
Высота шпинделя к опорной плоскости резца 28 мм
Сечение резца 25х25 мм
Угол поворота плиты ±90°
Мах ход резцовой салазки 145 мм
Мах ход поперечной каретки 320 мм
Наибольшее допустимое усилие резания 14000 Н
Наибольшая допустимая сила подачи 3500 Н
Диаметр пиноли задней бабки Ø75 мм
Конус пиноли задней бабки МТ№5
Максимальный ход пиноли задней бабки 150 мм
Поперечное перемещение задней бабки ±15 мм
Тип главного двигателя, мощность и скорость 5АМХ132S4У3
Мощность главного двигателя 7.5 кВт
Скорость вращения главного двигателя 1450 Об/мин
Тип двигателя перемещения суппорта 2AOS
Мощность двигателя перемещения суппорта 0.250 кВт
Скорость вращения двигателя перемещения суппорта 1360 Об/мин
Тип насоса СОЖ Центробежный
Тип двигателя насоса для СОЖ АИР56 А2у2
Мощность двигателя насоса для СОЖ 0.180 кВт
Подача жидкости, на выходе из насоса для СОЖ 25/32/50 л/мин
Клиновые ремни Серия В
Габариты станка (ДхШхВ) 2560x1020х1350 мм
Масса станка 3000 кг

Комплектация

  • Система подачи СОЖ c помпой 50 л/мин (опция, включеная в стандартный комплект);
  • Ножной тормоз шпинделя;
  • Станочный светильник, галогенный;
  • Защитное ограждение патрона;
  • Защитное ограждение от разбрызгивания жидкости;
  • Установленные приводные ремни, комплект из 4-х штук;
  • Защита ходового винта и приводного вала, комплект из 2-х штук;
  • Задняя бабка;
  • Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону;
  • Регулируемый упор по оси Z;
  • Неподвижный задний центр МТ5, для задней бабки;
  • Неподвижный задний центр МТ6 передней бабки;
  • Вращающийся центр МТ5;
  • Переходник для упорно центра
  • Четырех позиционный резцедержатель;
  • Набор ключей;
  • Ключ для резцедержателя;
  • Руководство по эксплуатации (паспорт);
  • Шприц для смазки;
  • Виброопора ОВ-31М, комплект.
  • Подвижный люнет D20…80 (опция, включеная в стандартный комплект);
  • Неподвижный люнет D20…125 (опция, включеная в стандартный комплект);
  • Устройство цифровой индикации Sino (КНР) на 2 оси в комплекте с экраном (опция, включеная в стандартный комплект);
  • Защитный кожух резцедержателя;
