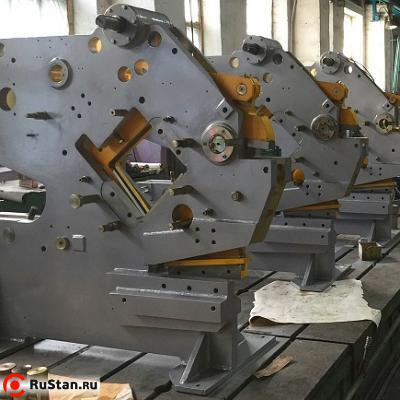

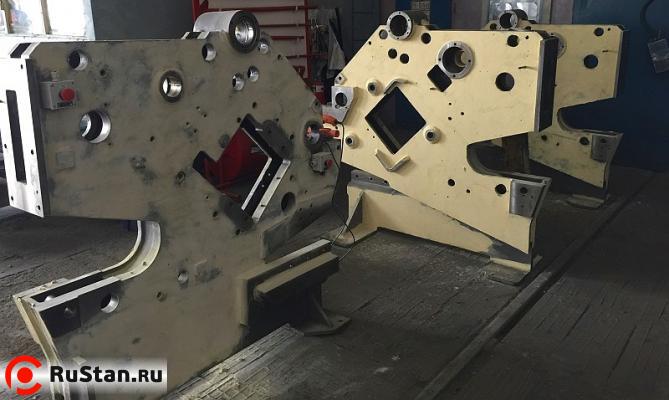

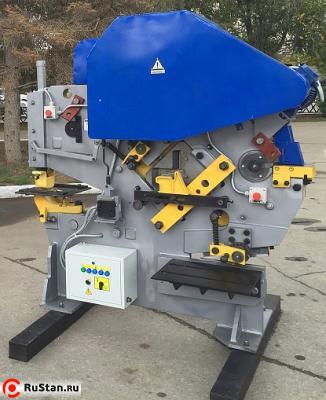

Пресс-ножницы НГ5222 комбинированные (универсальные) для полосы 16 х 150 мм служат для отрезки полосового, сортового и фасонного проката и пробивки отверстий в листовом, полосовом и фасонном прокате.

Пресс-ножницы комбинированные производят:

  • отрезку полосы;
  • отрезку проката без разметки до 1000 мм по упору;
  • отрезку уголка, круга, швеллера, двутавра, шахтного профиля;
  • пробивку пазов;
  • пробивку отверстий круглой, прямоугольной, квадратной и любой другой формы.

Для облегчения перемещения сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП3 и не приводного модели МРН3.


Технические характеристики НГ5222

Характеристика Значение
Электродвигатель (тип) АИР100L2У3
Мощность, кВт 5,5
Частота вращения, мин -1 3000
Наибольшие размеры обрабатываемого проката, при σв ≤ 500 МПа , мм
- Толщина и ширина полосы, мм 16х150
- Резка под углом 90 125х125х12
- Диаметр круга, мм 45
- Резка под углом 45 90х90х9
- Швеллер 5У-18У*; 5П-18П*
- Двутавр 10-18*
Пробиваемое отверстие (диаметр, толщина материала), мм 30х16
Наибольшие размеры пробиваемых пазов прямоугольной формы (толщина , ширина, длина), мм: 10х65х70
Длина заготовки при резе по заднему упору (минимальная/максимальная), мм 70/1000**
Частота ходов ползуна (одиночных, не более), мин-1 18
Номинальное усилие пресса, кН (тс) 560 (56)
Расстояние от оси ползуна пресса до станины, не менее, мм 500
Габаритные размеры, мм 1900х1660х1950
Масса НГ5222 , кг 1940

* Отрезка проката выполняется специальным инструментом, поставляемым за дополнительную плату.
** Упор для резки мерных заготовок поставляется за дополнительную плату.
