Листогибочный станок Stalex HBV-48 имеет гидравлический привод, с усилием 30 тонн, для работы с листовым металлом до 4мм на длине 1220мм. Гидропривод станка позволяет регулировать высоту подъёма прижимной гибочной балки – для сокращения рабочего времени и удобства работы с заготовками с замкнутым контуром. Станок оснащён многоручьевой 4ёх сторонней матрицей, что позволяет вместе с гидравлической станцией получать необходимые углы - меняя сторону матрицы и усилие гибки при работе с необходимой толщиной металла. Простое управление станка, выносная педаль, задний упор - позволяют быстро и эффективно работать даже с максимально возможными заготовками. Станок Stalex HBV48 имеет прочные колёса – в случае необходимости и без особых усилий станок можно передвигать по цеху.


Особенности

  • Станок оснащен гидростанцией.
  • Простой в управлении.
  • Надежная конструкция.
  • Возможность смены рабочего инструмента.
  • Откидная верхняя балка для удобства снятия заготовок сложной геометрии.
  • Прижим осуществляется с помощью гидравлической системы.
  • Регулируемая высота подъема.

Основные функциональные характеристики и свойства

  • Гидравлический листогибочный станок прост в эксплуатации, и его без труда можно переместить на любое рабочее место.
  • Высокоэффективный при загибе металлического листа, обеспечивает точность изгиба.
  • После того, как процесс загиба заготовки завершен, ее можно снять, открепив балку. Верхнюю прижимную балку можно откинуть для удобства снятия заготовок сложной геометрии.
  • Примечание: В соответствии с различными толщиной, формой и размером загиба следует выбирать различные штампы для гибки V-образных деталей (Прокрутите гибочные штампы и выберите один из V-образных штампов для загиба).

Главные детали станка

Главные детали станка
Главные детали станка
  1. Прижимная балка.
  2. Нижний гибочный штамп.
  3. Фиксированная стойка.
  4. Гидравлический цилиндр для загиба.
  5. Подвижная стойка.
  6. Гидравлический цилиндр для поворота.
  7. Гидроэнергетическая система.
  8. Задний упор.

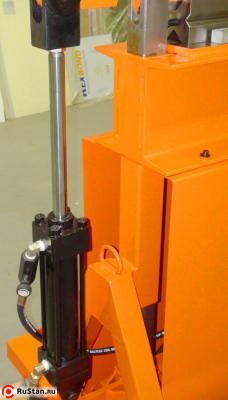

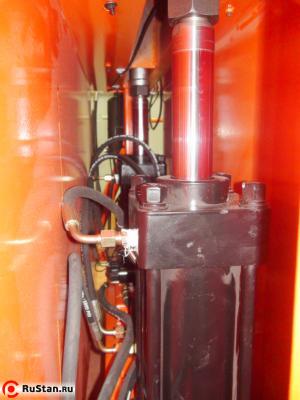

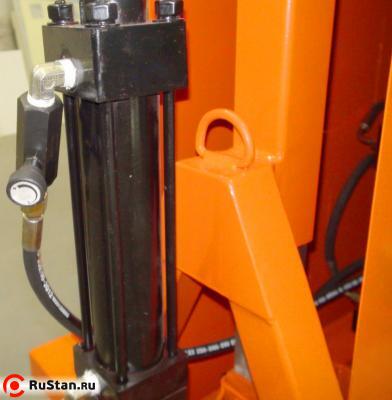

Гидроцилиндры на гибку изделий и для режима быстрого поднятия пуансона
Гидроцилиндры на гибку изделий и для режима быстрого поднятия пуансона

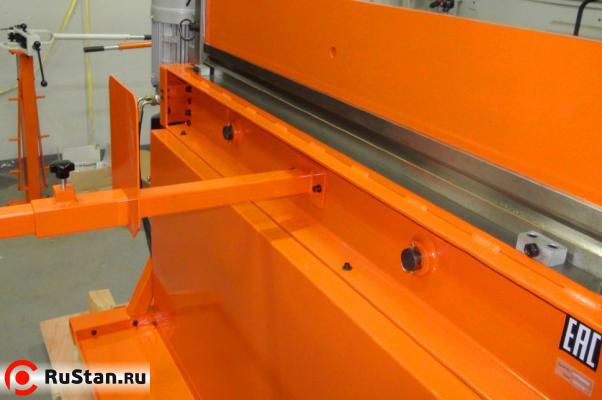

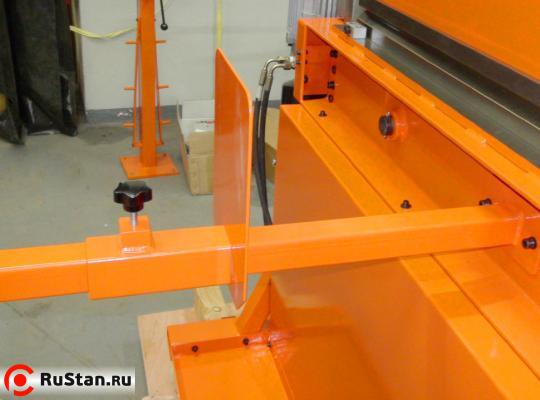

Съёмный упор для заготовки и фиксаторы крепления матрицы
Съёмный упор для заготовки и фиксаторы крепления матрицы

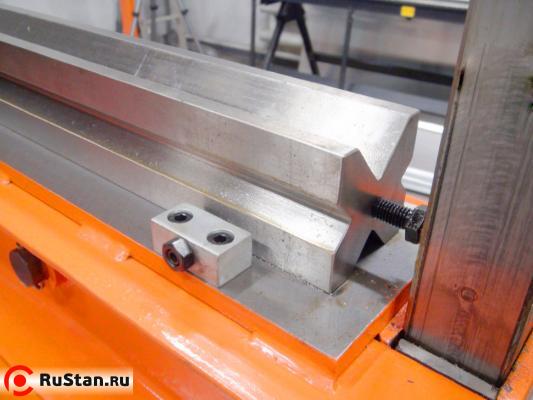

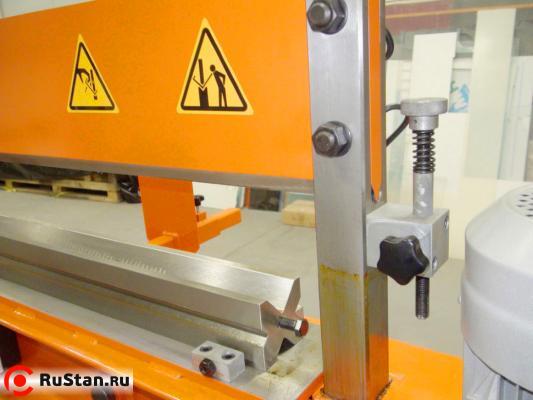

Сигнальный датчик, концевик ограничения гибки, направляющая, 4-ёх ручьевая матрица
Сигнальный датчик, концевик ограничения гибки, направляющая, 4-ёх ручьевая матрица

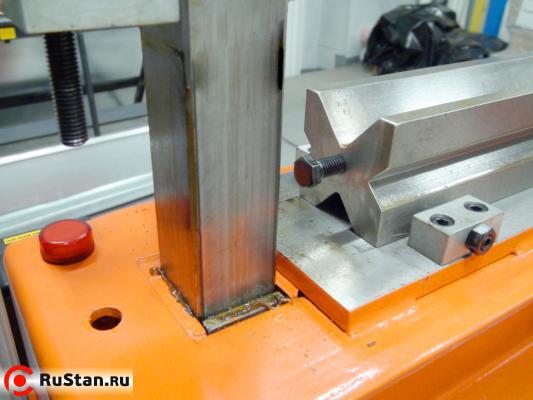

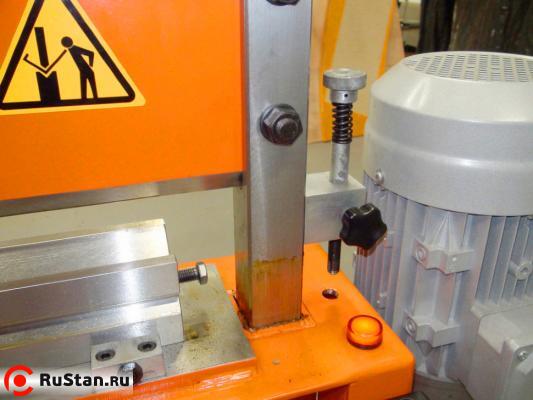

Скобы для смены ручья матрицы, монтажный болт подъёма матрицы для выбора ручья матрицы.
Скобы для смены ручья матрицы, монтажный болт подъёма матрицы для выбора ручья матрицы.

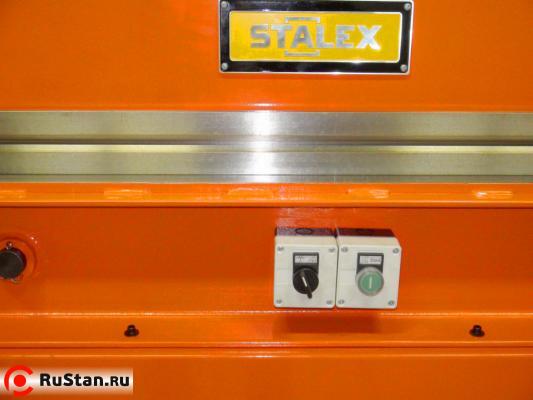

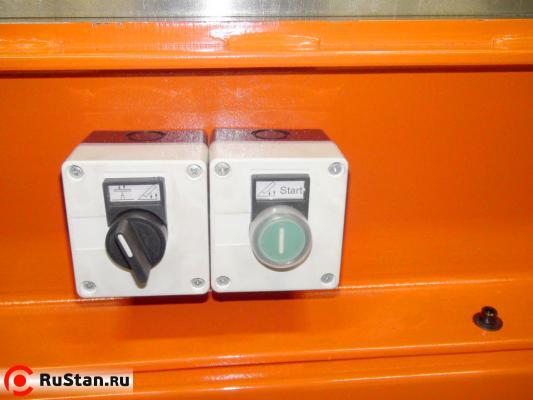

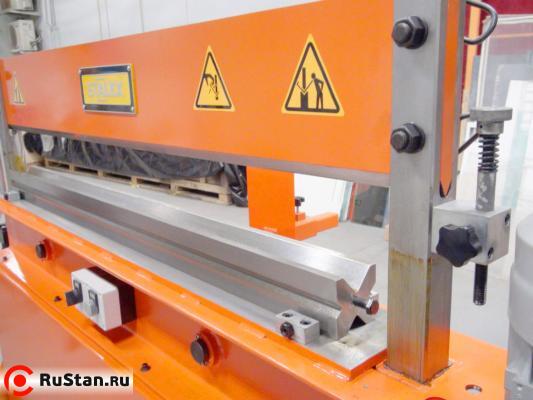

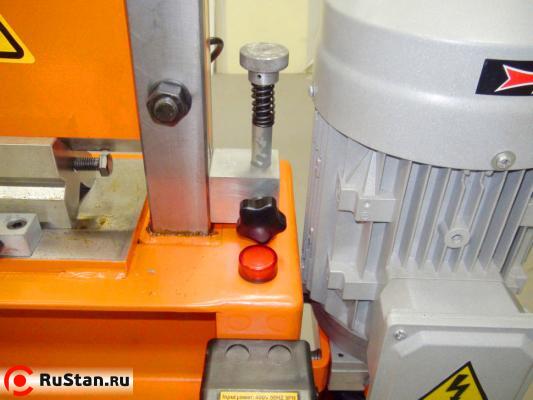

Переключатель режимов (гибка изделий и режим быстрого поднятия пуансона), включение режима быстрого поднятия пуансона.
Переключатель режимов (гибка изделий и режим быстрого поднятия пуансона), включение режима быстрого поднятия пуансона.

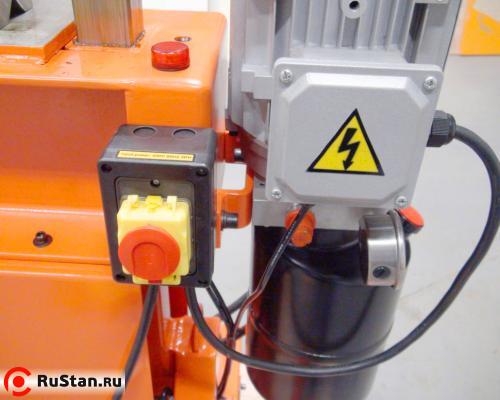

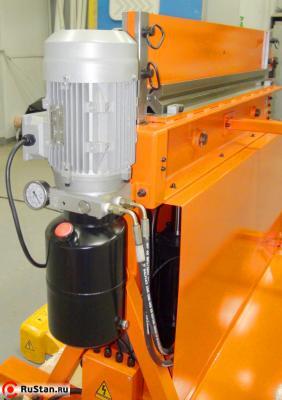

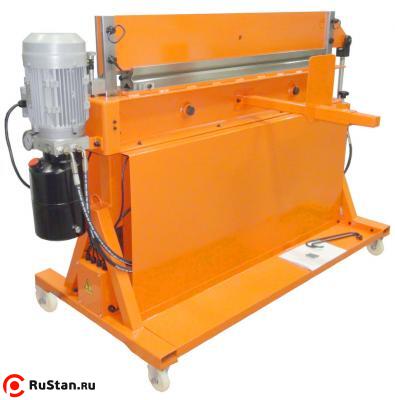

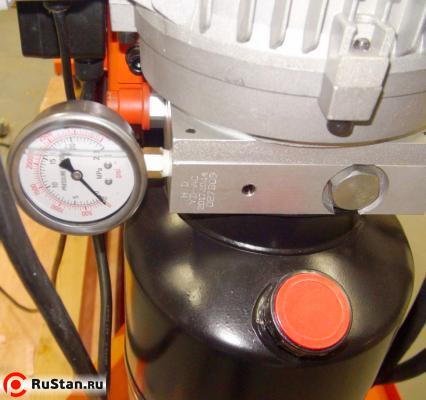

Трёхфазный двигатель, масляный бак, манометр, кнопка запуска станка.
Трёхфазный двигатель, масляный бак, манометр, кнопка запуска станка.

Технические характеристики Stalex HBV-48

Характеристика Значение
Тип привода гидравлический
Усилие в тоннах 30 тонн
Макс. рабочая длина 1220 мм
Толщина металла (400 Н/мм 2 ) 4 мм
Ход верхней балки 120 мм
Марка стали (матрица и пуансон) 42CrMo
Твердость (матрица и пуансон) HRC20-25
Задний упор 105-550 мм
Мощность двигателя 3,0 кВт
Общие габариты (ДхШхВ) 1990х800х1250 мм
Размеры упаковки 2170х920х1430 мм
Вес Stalex HBV-48 нетто/вес брутто 520/620 кг

Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина гибки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa).

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной гибки.


Комплектация

  • Станок
  • Упор

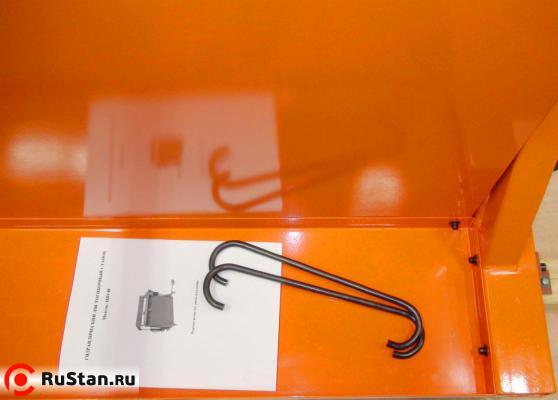

  • Скобы для нижнего гибочного штампа - 2 шт.
  • Педаль
