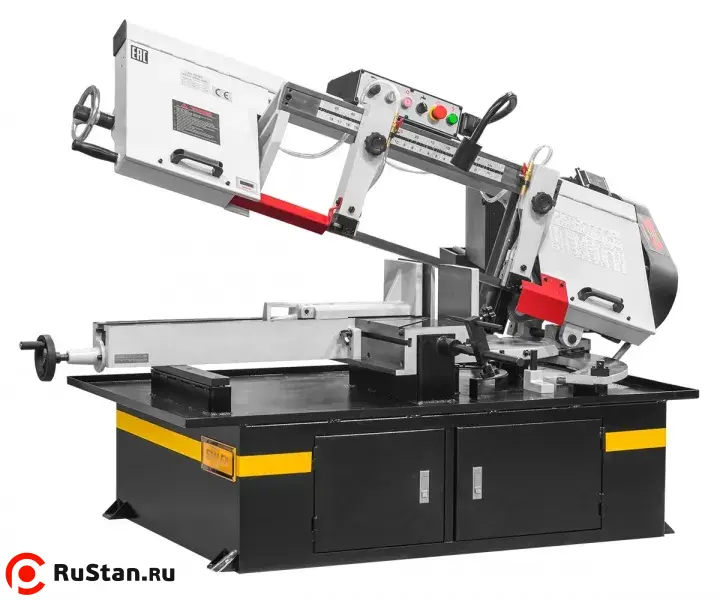

Ленточнопильный станок с гидроразгрузкой Stalex BS-1018Т

Техническое описание станка

Станок Stalex BS-1018Т — это полуавтоматический ленточнопильный станок с гидравлической системой опускания рамы (гидроразгрузкой). Процесс резки (запуск пилы, опускание рамы, остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, а дросселируемый гидравлический цилиндр автоматически подстраивает скорость опускания рамы в зависимости от профиля заготовки, обеспечивая оптимальные режимы резания. Подъём рамы осуществляется оператором вручную.

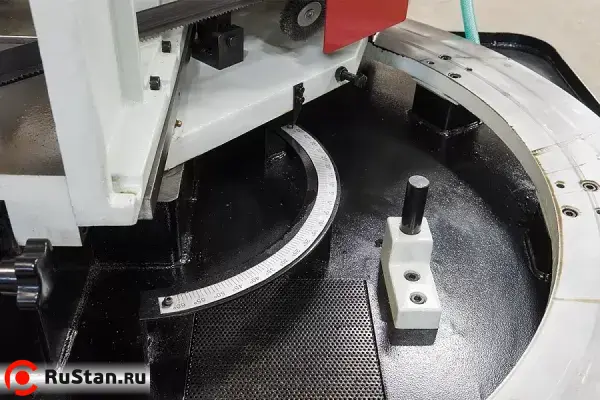

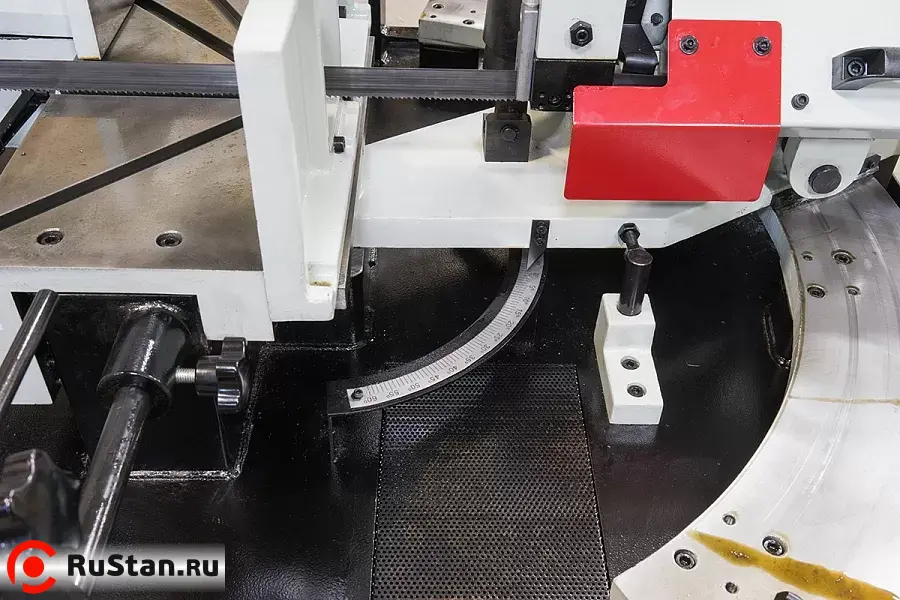

Станок разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Конструкция позволяет выполнять распилы полых заготовок (труб) диаметром до 260 мм. Поворот рамы возможен в обе стороны: -45°… 0° …+45° …+60°, что позволяет резать под различными углами. Станок имеет неподвижные тиски — для изменения угла реза поворачивается рама относительно тисков.

Высота полотна 27 мм обеспечивает высокую точность и параллельность реза как полых и профильных, так и сплошных заготовок. Модель широко применяется в серийном и мелкосерийном производстве благодаря максимальной загрузке станка (большой ёмкости).

Основные преимущества Stalex BS-1018Т

• Возможность поворота рамы в обе стороны: -45°… 0° …+45° …+60°.
• Подвижные направляющие с твердосплавными пластинами для точного ведения полотна.
• Четыре фиксированные скорости резания: 24, 52, 78, 109 м/мин (ступенчатый шкив).
• Ручное натяжение ленты.
• Тиски с закаленным червяком и бронзовым червячным колесом для длительного срока службы.
• Гидравлическая система опускания рамы (собственный вес + гидрорегулировка) + автоматическое отключение в нижней точке реза.

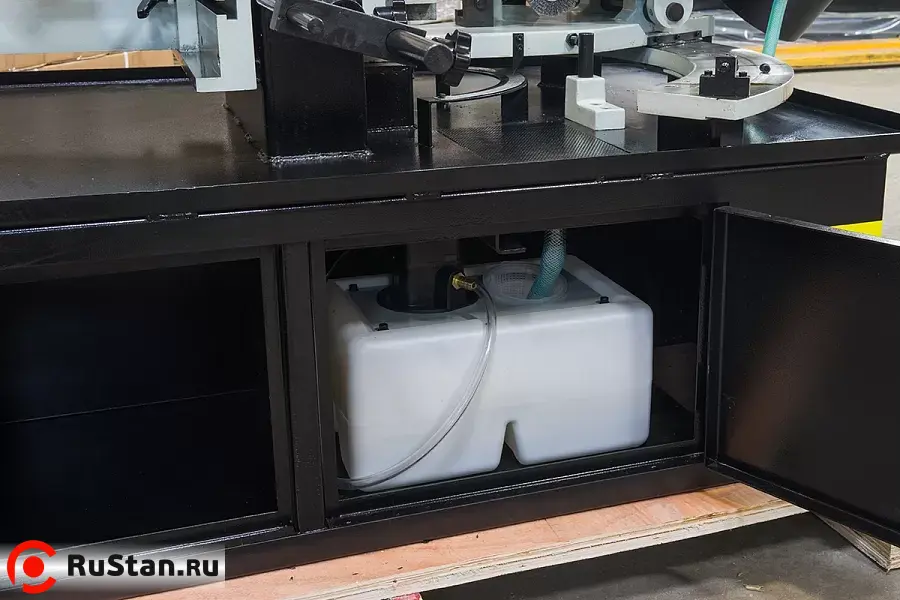

• Помпа для подачи СОЖ и регулировочные краны напора.
• Концевые выключатели при открытии крышек, регулируемый мерный упор.
• В комплекте ленточная пила квалитет М42 (готова к работе).

	Дополнительный прижим для пакетной резки для BS-1018T Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

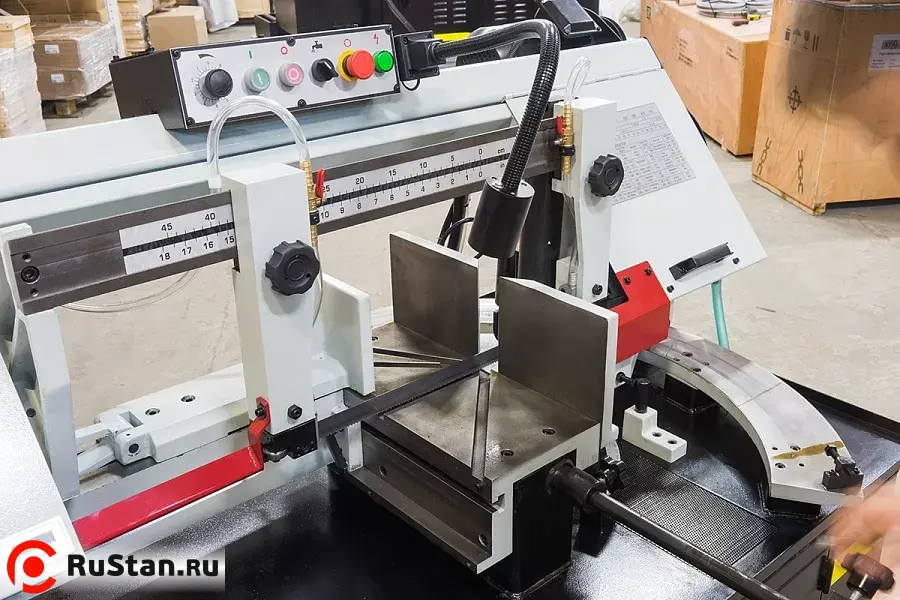

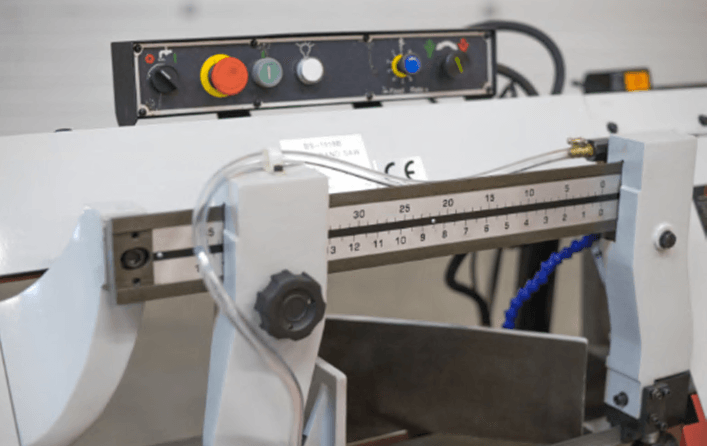

	Пульт + направляющие станка

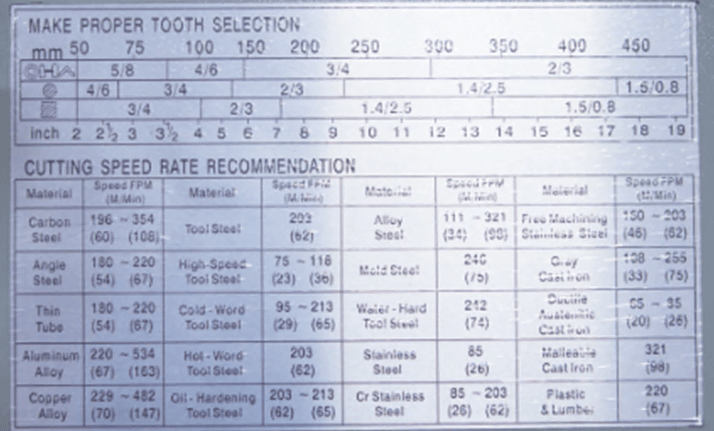

	Таблица скорости резания и подбора шага зубьев

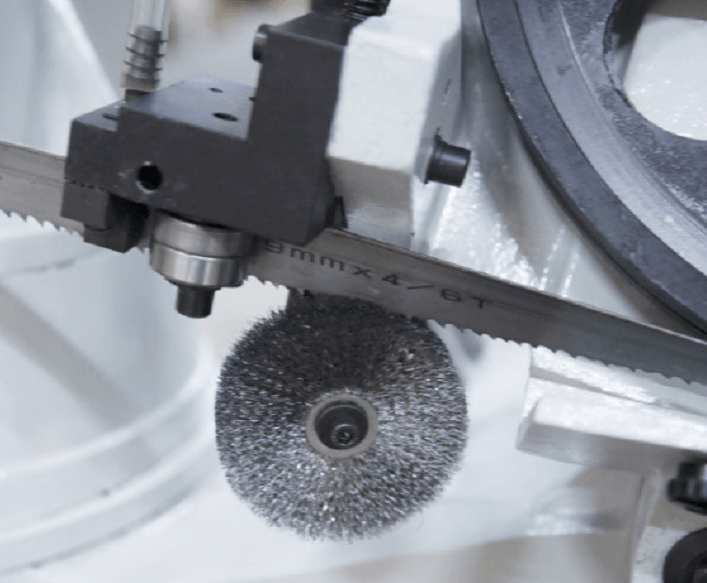

	Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

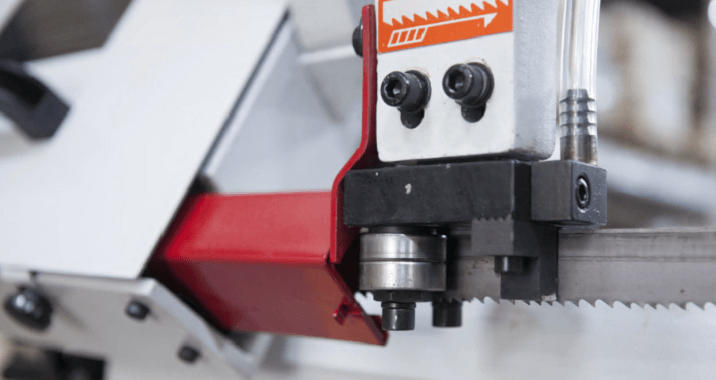

	Подвижная направляющая и зубчатый блок с твёрдосплавными платинами и подшипниками для выпрямления полотна.

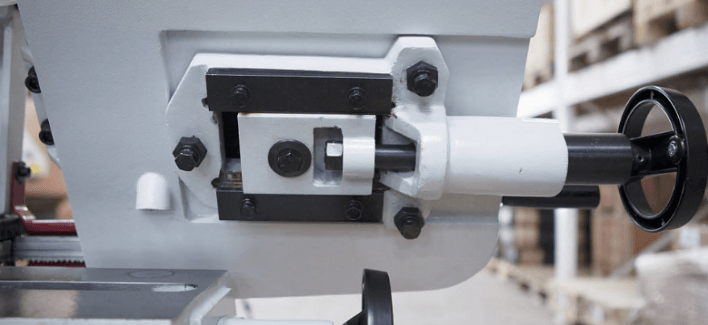

	Механическое натяжение полотна

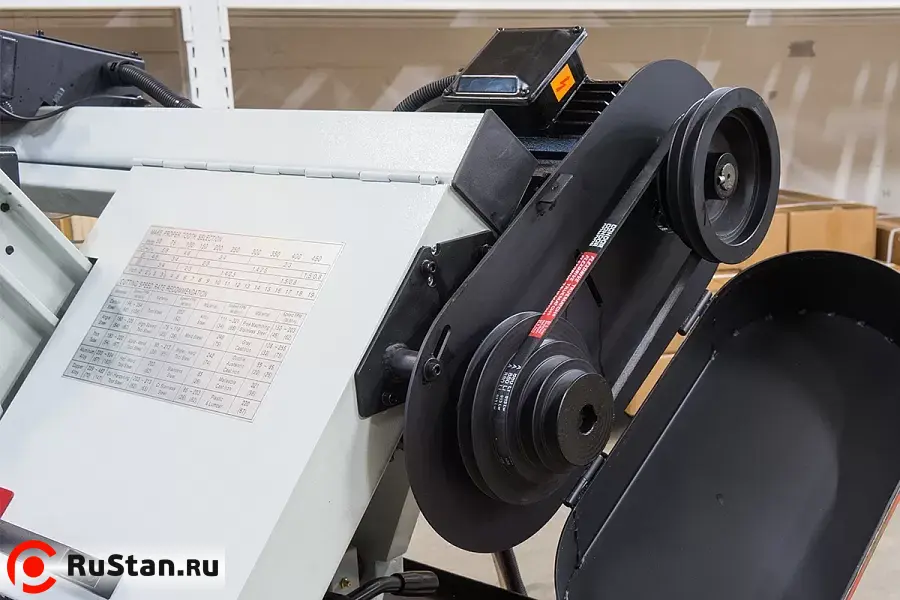

	Привод - клиноременная передача

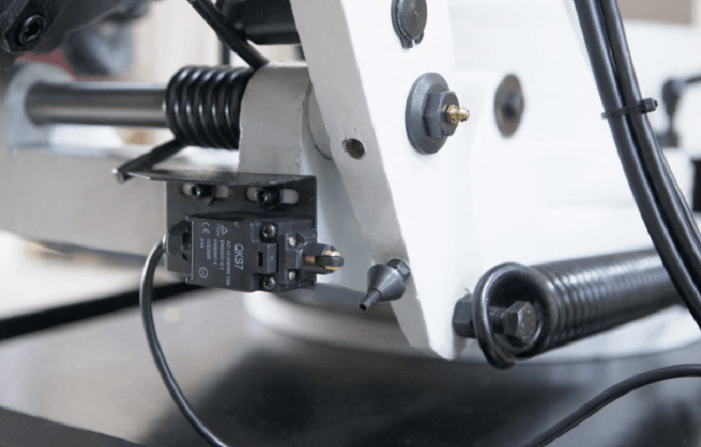

	Датчик выключения станка в нижнем положении пильной рамы

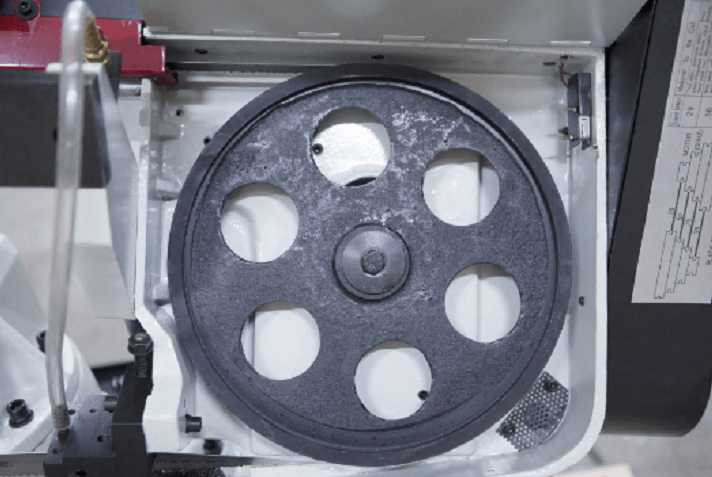

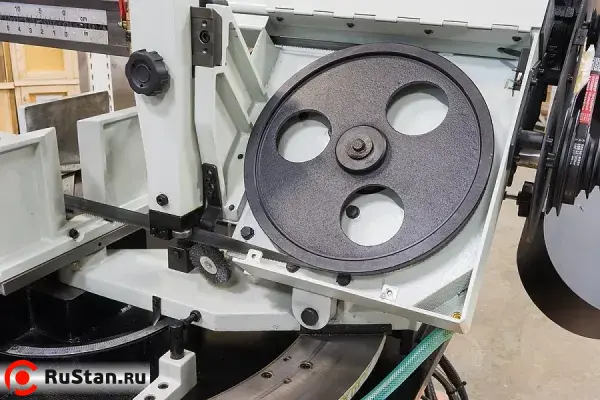

	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1)
	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2)
	Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
