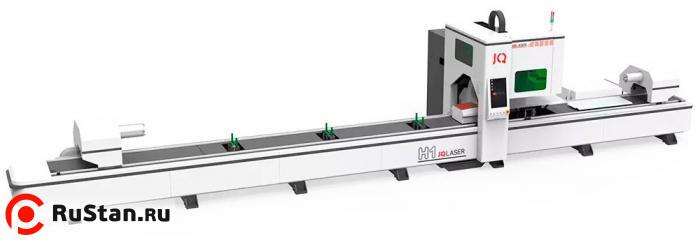

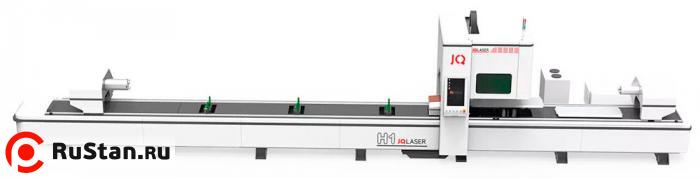

Лазерный станок FLT-H1 разработан и применяется для резки трубы малого диаметра 15 ~ 160 мм, делая обработку более усовершенствованной и стандартизированной.

Сварная станина

Станок имеет цельнолитую сварную станину, которая проходит обработку обжигами для устранения внутреннего напряжения. Такая станина является более стабильной и долговечной, чем обычная традиционная. Станок оснащен автоматическом устройством смазки, которое периодически смазывает подвижные части станка для сохранения работоспособности и продления срока службы.

Система управления Cypcut

Система управления Cypcut на базе Pachu 5000A способна в режиме реального времени компенсировать отклонение центра трубы и обеспечить более высокую и стабильную скорость резки углов.

Зажимная система с ЧПУ

Патрон разделен на 3 группы пневматических патронов, переднюю, среднюю и заднюю, все 3 группы приводятся в движение серводвигателем для синхронного перемещения и вращения в направлении оси Y. В соответствии с логическим действием, заданным системой, он может реализовать резку трубы по типу вытягивания, что может значительно повысить точность резки и может условно реализовать резку материала с нулевым хвостом (в зависимости от размера заготовки и конкретного процесса резки).


Технические характеристики FLT-H1

Характеристика Значение
Максимальная длина трубы 0~6000 мм
Диаметр трубы 15 ~ 160 мм (внешний круг заготовки)
Минимальный хвостовой материал ≥0 (связано с длиной заготовки и фактическим процессом резания)
Максимальный вес обрабатываемой трубы 250 кг
X,Y,Z точность позиционирования ± 0,05 / 1000 мм
X,Y,Z повторяемость ± 0,03 / 1000 мм
Скорость ускорения 1G M / S2
Макс. скорость обработки 75 м/мин
Скорость патрона 100 оборотов
Вес FLT-H1 6000 кг
Габариты (ДхШхВ) 13000х1800х2500
Мощность лазера ***
Система управления Cypcut 5000A
Мощность станка ***
Электропитание 380 В / 50 Гц ± 10%
