Модель:
ВЗ-676Ф4
Артикул:
ВЗ-676Ф4
Производитель:
Белоруссия
Изготовитель: Белоруссия
  • Описание
  • Комментарии
  • Отзывы

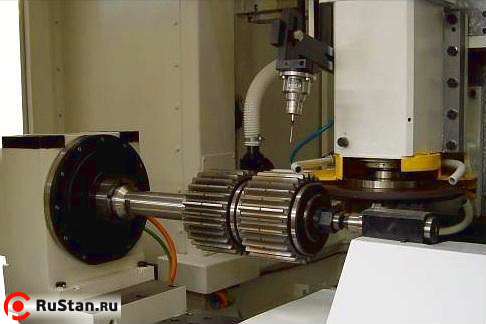

Полуавтомат ВЗ-676Ф4 предназначен для шлифования боковых поверхностей прямозубых и косозубых зубчатых колёс с внешними зубьями методом профильного шлифования.

В качестве шлифовальных кругов в основном применяются абразивные электрокорундовые круги, профилируемые непосредственно на полуавтомате. При необходимости могут применяться высокостойкие эльборовые (CBN) специальные профильные шлифовальные круги на керамической связке с возможностью их периодической правки на полуавтомате.


Технические характеристики ВЗ-676Ф4

Характеристика Значение
Наибольший диаметр заготовки, мм 360
Пределы модулей, мм 1...10
Наибольшая ширина прямозубого венца (в наборе прямозубых зубчатых колес), мм 360
Посадочный диаметр шлифовального круга, мм 127
Наибольший/наименьший диаметр шлифовального круга, мм 350/250
Частота вращения шлифовального шпинделя, об/мин 1000...3000

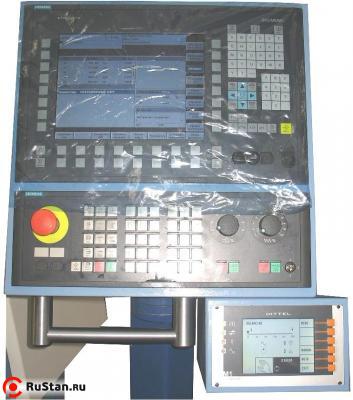

Число управляемых осей координат: 6
Диаметр правящего алмазного ролика, мм: 150
Наибольшие рабочие перемещения по управляемым осям координат:
- продольного стола с заготовкой (ось Х), мм; 600
- вертикального шлифовального круга (ось Z); 130
- поперечного шлифовального круга (ось Y); 300
- каретки механизма правки (ось U); 80
- поворот шпинделя бабки изделия (ось А), град. не ограничен
- поворот шлифовальной бабки на угол наклона зуба (ось С), град. ±30
Наибольшие рабочие подачи по управляемым осям координат:
- ось Х, м/мин; 20
- оси Y, Z и U, м/мин; 6
- ось A, об/мин; 30
- ось C, об/мин. 5
Достигаемая степень точности обработки образца-изделия <=5 степени по ГОСТ 1643-81
Шероховатость обработанной поверхности зуба Ra≤0,63
Класс точности полуавтомата по ГОСТ 13086-77 В
Мощность электродвигателя главного движения, кВт 7,5
Род тока питающей сети перем. 3-х фазный
Напряжение, В 380±10%
Частота тока, Гц 50
Габариты полуавтомата (ДхШхВ), мм 2400х4700х2625
Масса ВЗ-676Ф4 , кг 8000
