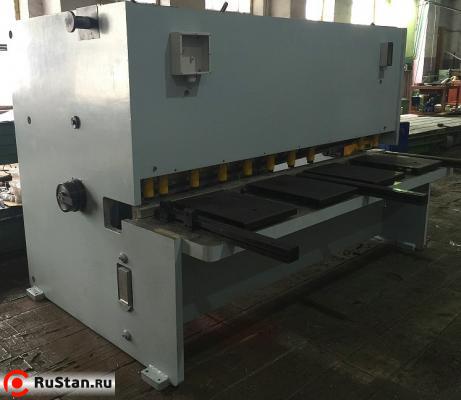

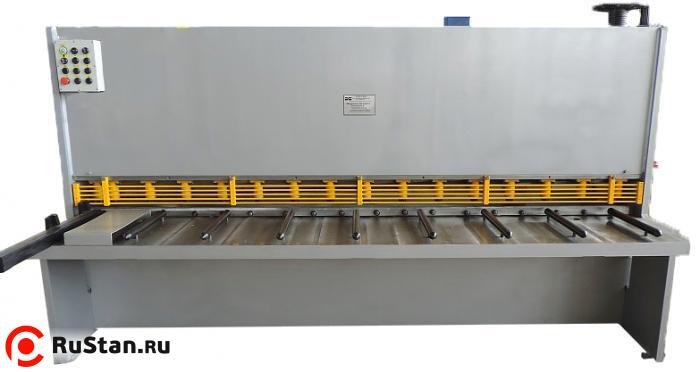

Гидравлические гильотинные ножницы НГ3423 с наклонным ножом для листа 16х2000 мм предназначены для холодной резки листового и полосового металла.

Конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости.

Особенности

  • регулируемый угол наклона ножей;
  • регулировки зазора и величины хода режущих ножей;
  • жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
  • конструкция станины имеет форму «V»;
  • задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
  • автоматический отвод заднего упора вверх после положения 1 000 мм;
  • ножи изготовлены из инструментальной стали марки 6ХВ2С;
  • нижний нож имеет 4 режущие кромки, верхний – 4;

Технические характеристики НГ3423

Характеристика Значение
Наибольшие размеры разрезаемого металла с временным сопротивлением σв ≤ 500 МПа, мм 16х2000
Наименьшая толщина разрезаемого металла, мм 2
Частота ходов ножа, мин -1, не менее 10 - 12
Угол наклона подвижного ножа, град. 0,5-2,45
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 1000
Номинальное усилие прижима листа (суммарное), кН 365
Скорость перемещения заднего упора мм/мин, не менее 2000
Ход гидравлических прижимов, мм 25±1
Расстояние от уровня пола до верхней кромки нижнего ножа, мм 870
Габаритные размеры, мм 2600±30 х 1800±30 х 1980±30
Масса НГ3423 , кг 6500
Характеристики электрооборудования:
Род тока питающей сети Переменный, трехфазный
Частота тока питающей сети, Гц 50±1
Напряжение питающей сети, В 380±38
Род тока электропривода ножниц Переменный, трехфазный
Напряжение силовой цепи при переменном токе, В 380
Режим работы электросхемы ножниц Наладочный, одиночный ход
Мощность, кВт 22

Стандартная комплектация ножниц

  • регулируемый угол наклона ножей;
  • регулировка зазора между ножами при помощи рукоятки;
  • набор гидравлических прижимов;

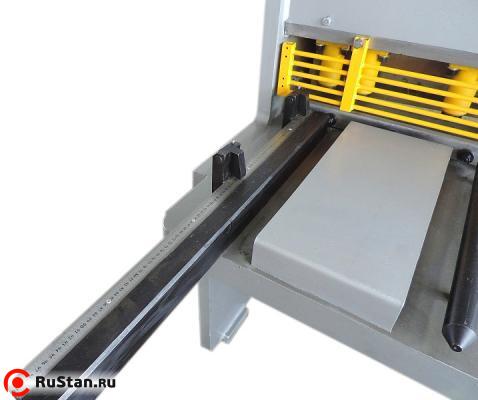

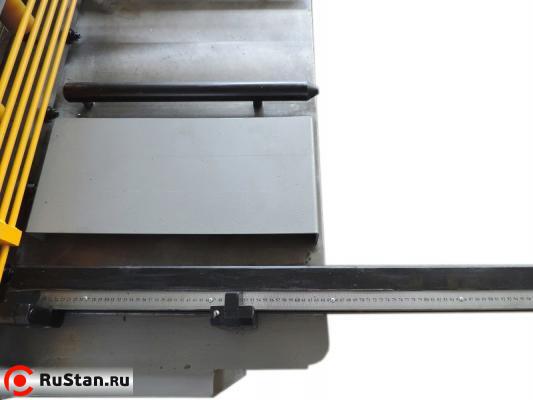

  • кронштейны передней поддержки листа со шкалой, Т-образным пазом;
  • передние съемные упоры;
  • подсветка рабочей зоны с лазерным указателем линии реза;
  • кнопка аварийного останова;
  • индикатор уровня рабочей жидкости;
  • шариковые опоры в столе;
  • фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
  • задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
  • корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
  • штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;

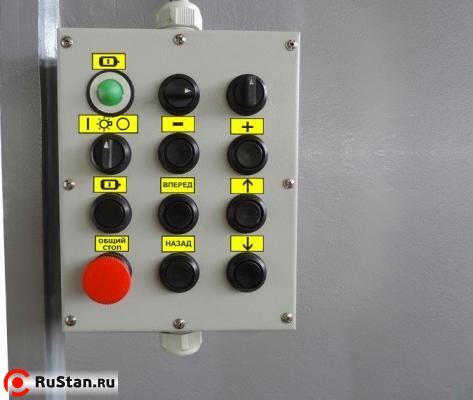

  • педаль управления;
  • руководство по эксплуатации.

Дополнительная комплектация ножниц

  • система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics ;
  • панель управления системы ЧПУ на поворотном кронштейне;
  • регулировка зазора между ножами системой ЧПУ;
  • настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
  • автоматический задний упор, перемещение обеспечено шарико - винтовой парой вдоль жестких направляющих, величина хода – 1 000 мм.;
  • программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм.;
  • пневматическая поддержка тонколистового листа;
  • секция для резки сортового проката (уголок, круг);
  • система подогрева рабочей жидкости для работы при отрицательных температурах (до -25ºС);
  • система воздушного охлаждения рабочей жидкости;
  • эл. оборудование и защитные компоненты от Schneider;
  • угловой упор 0 - 180º;
  • заднее и боковое ограждение рабочей зоны;
  • откатная не приводная тележка, г/п 2, 4, или 6 тн.;
  • рольганг для подачи заготовок;
