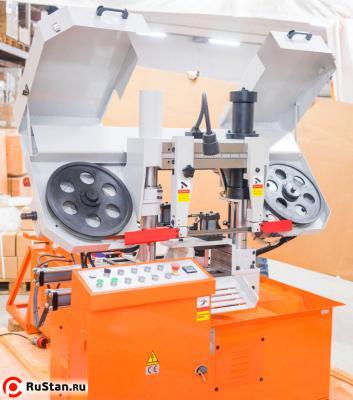

Станок автоматический двухколонный Stalex TBK-4228B
694 800 руб.
с НДС - на 17.12.2025 г.
| Модель: |  |
Stalex TBK-4228B |
| Артикул: | |
271212 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |

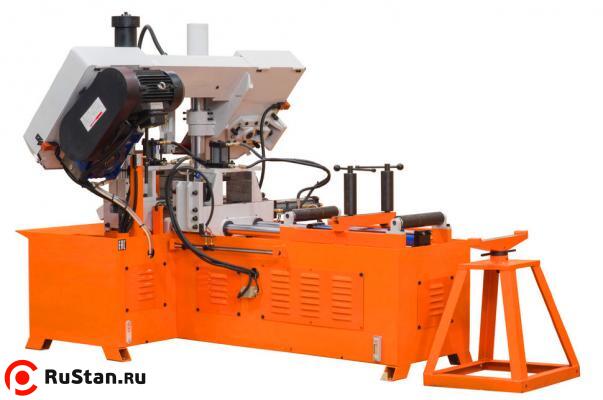

Модель Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

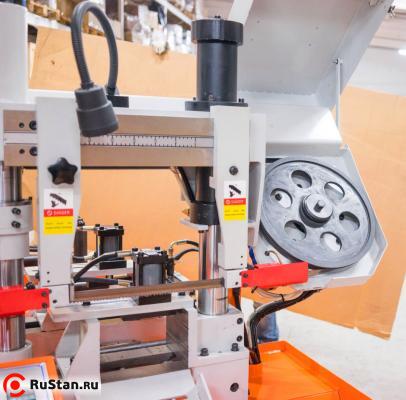

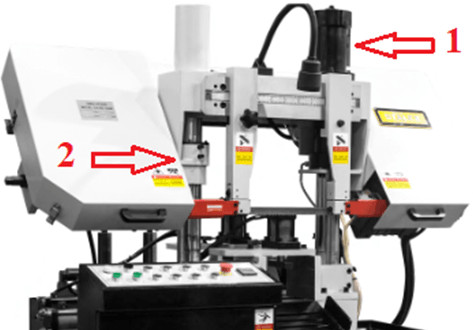

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

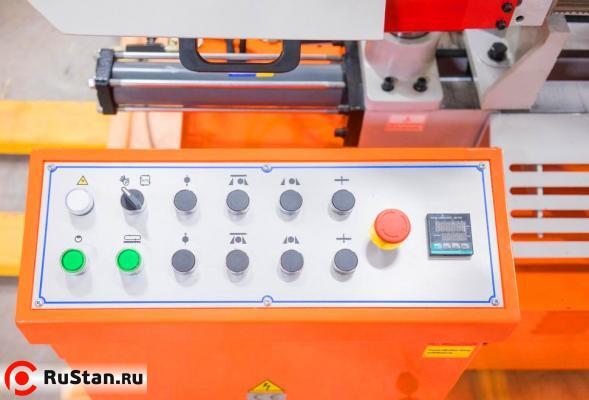

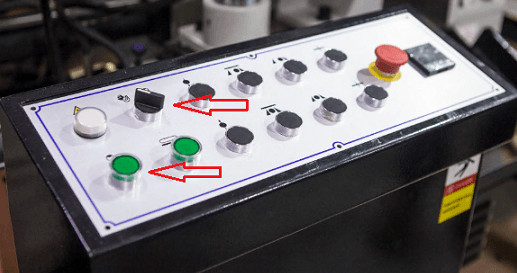

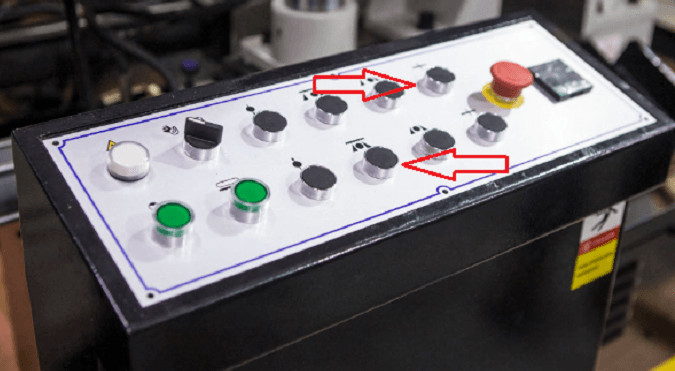

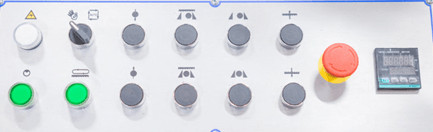

Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы Stalex TBK-4228B

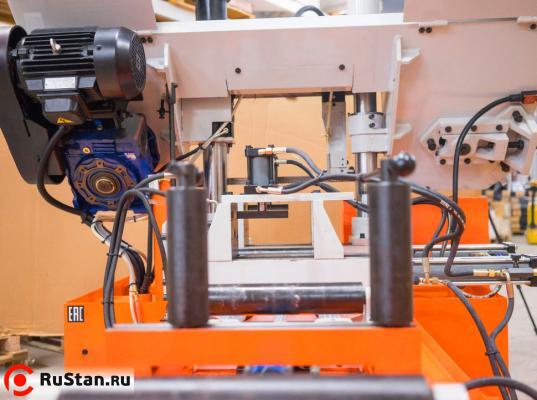

- Автоматическая подача заготовок в зону резания
- Угол пиления заготовок 90°.
- Станок управляется трёхфазным двигателем.

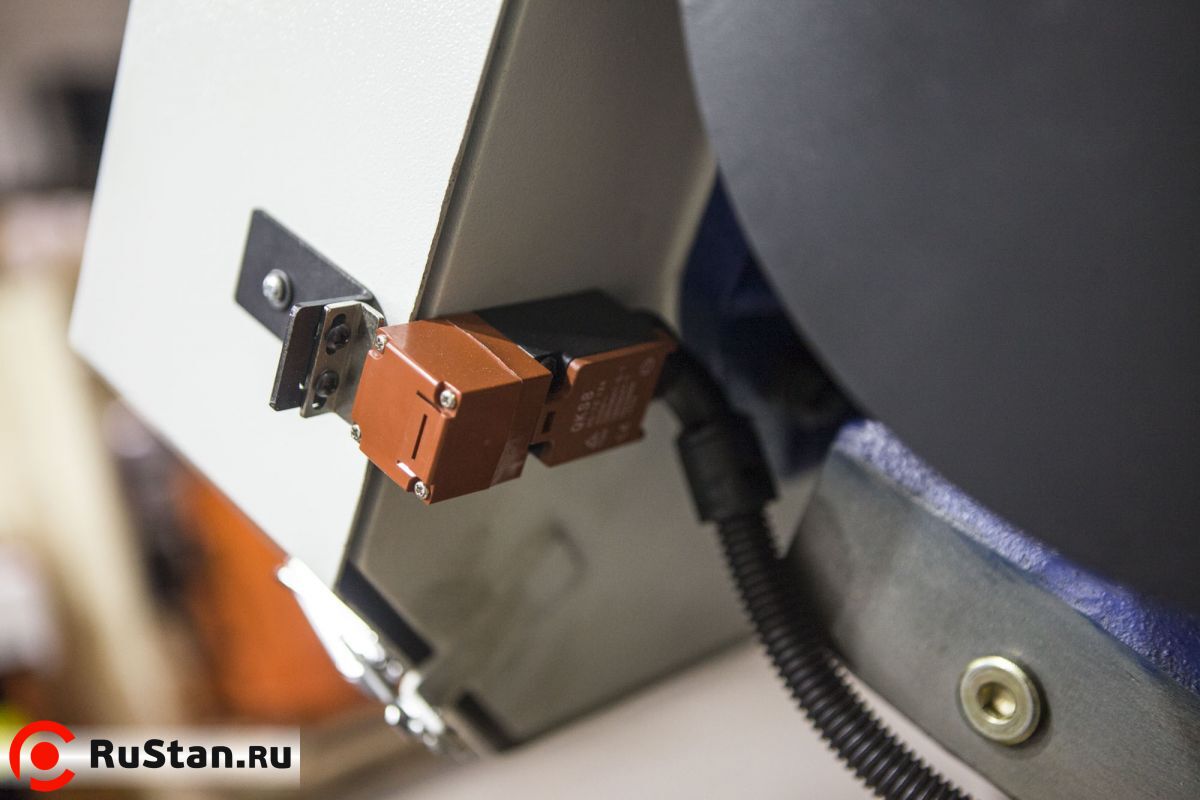

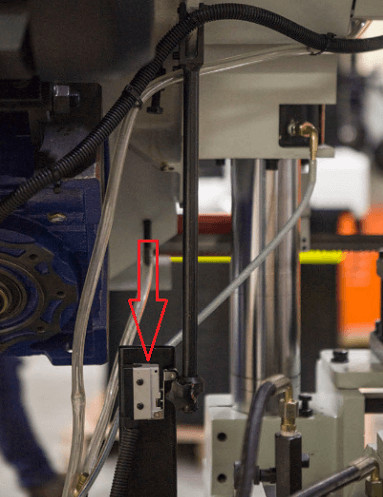

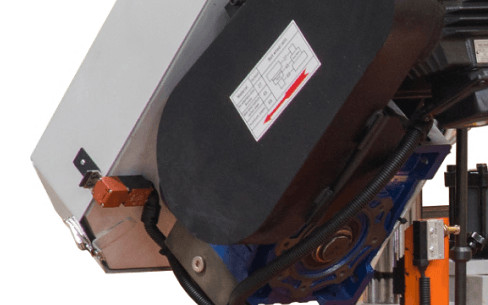

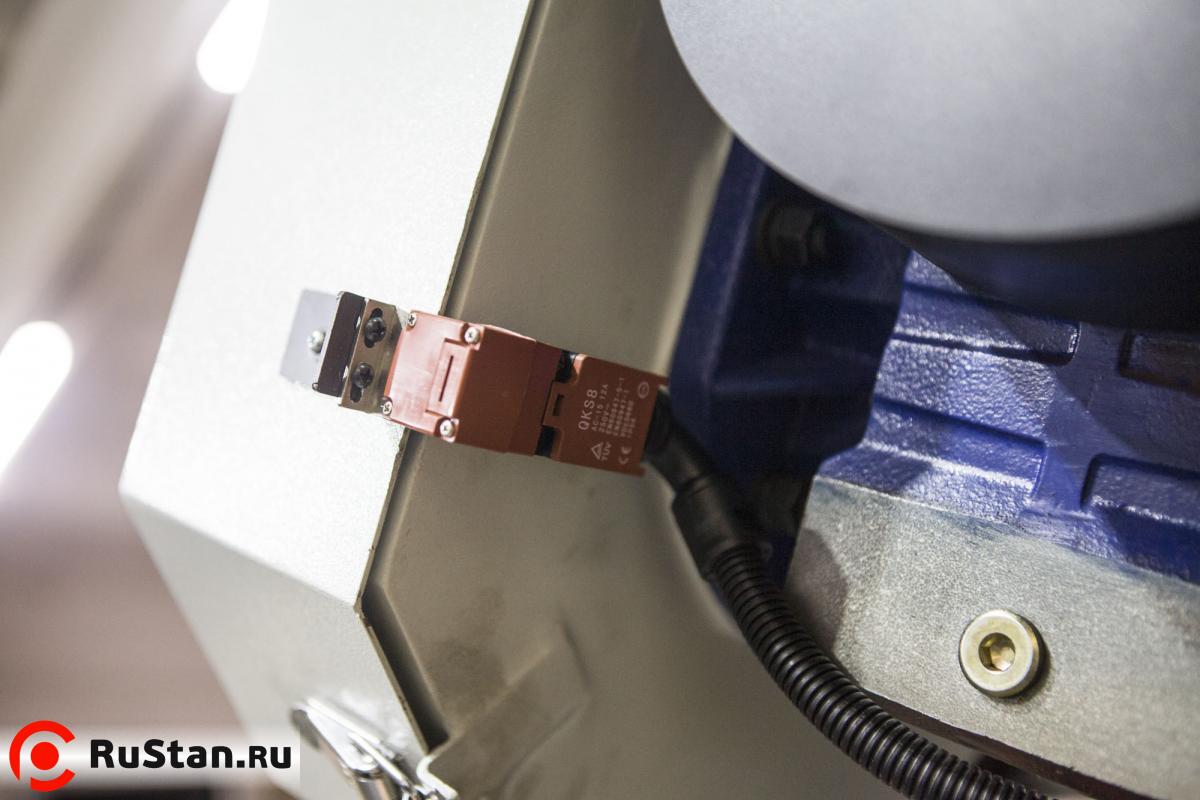

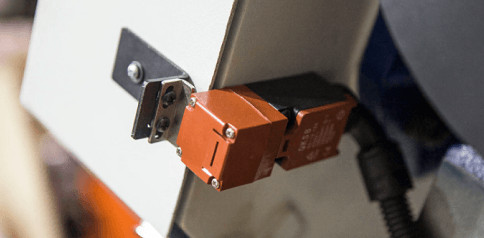

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

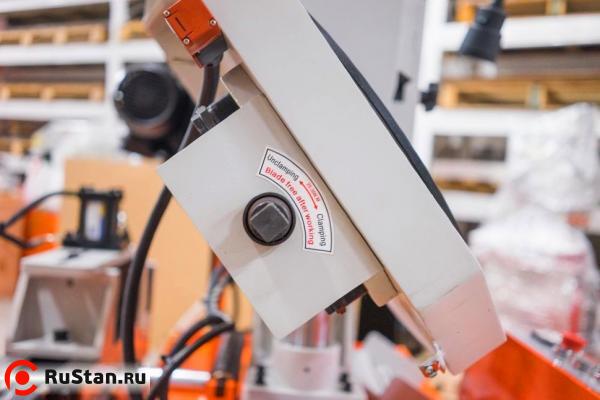

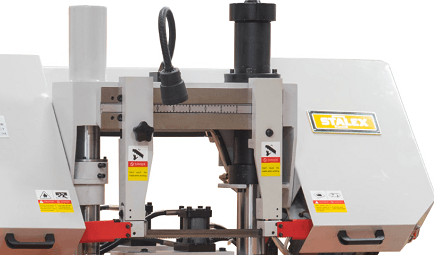

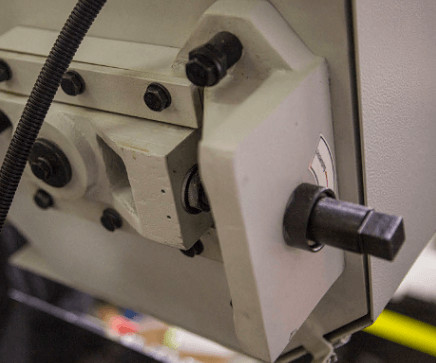

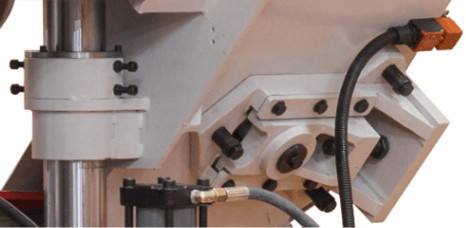

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

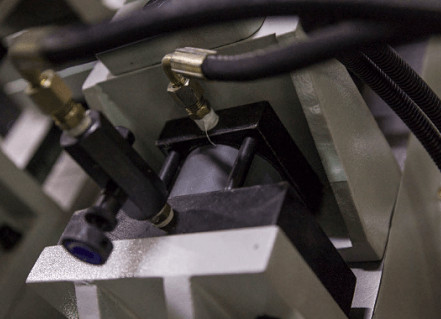

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

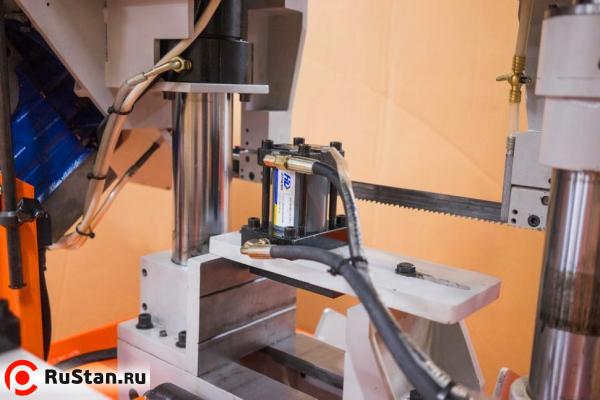

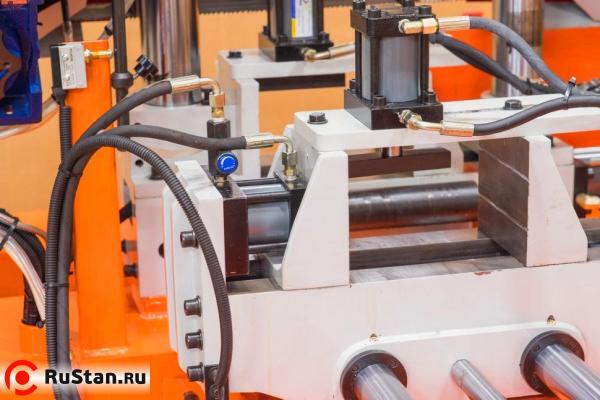

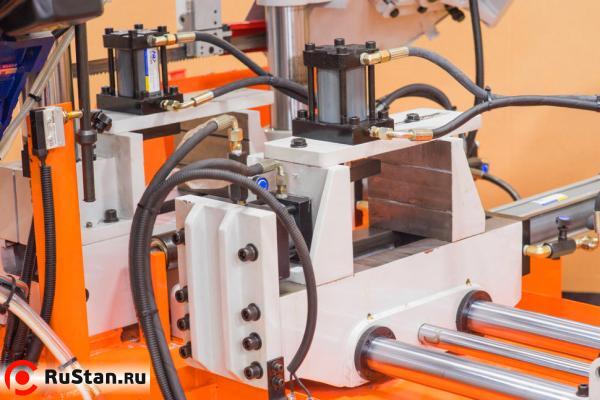

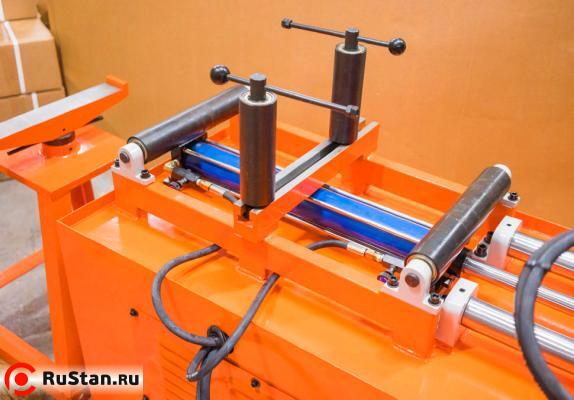

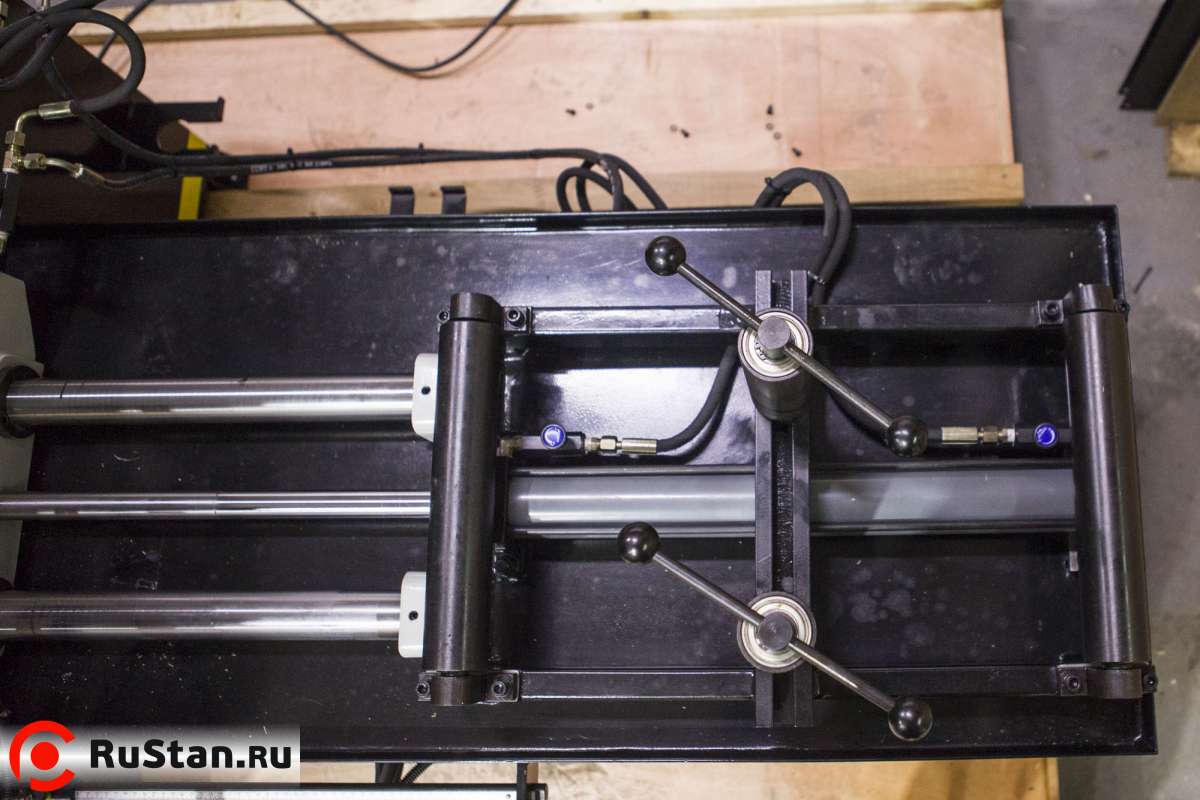

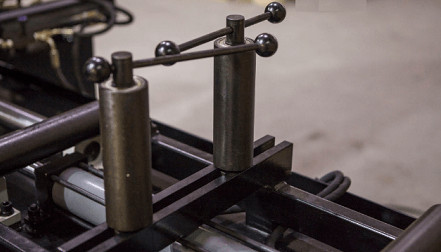

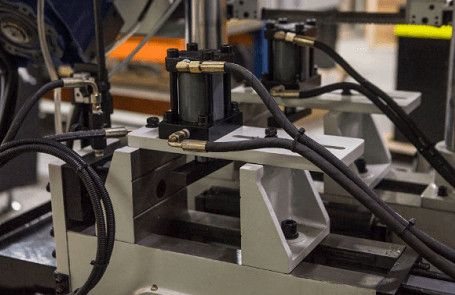

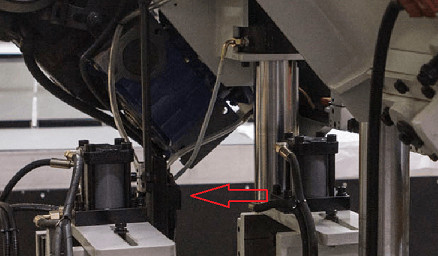

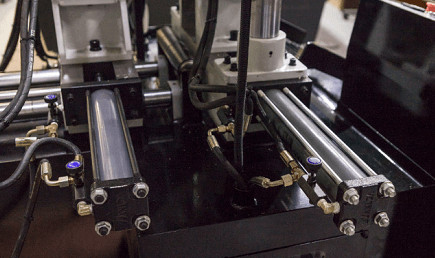

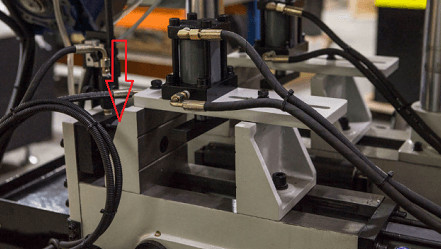

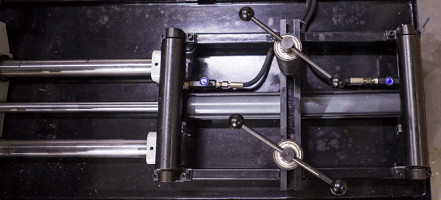

- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна

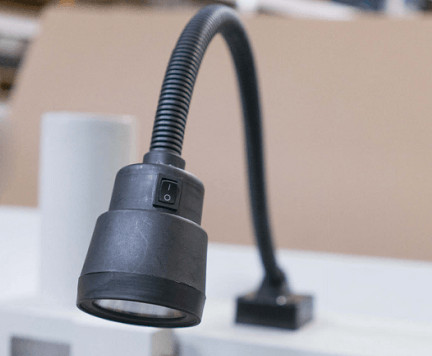

- Подсветка зоны резания

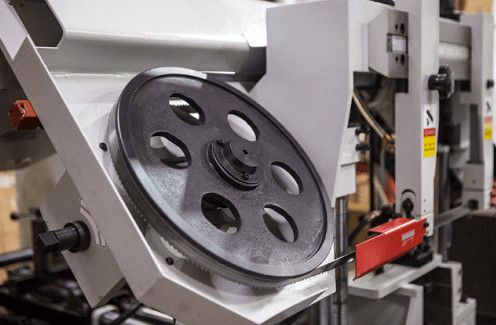

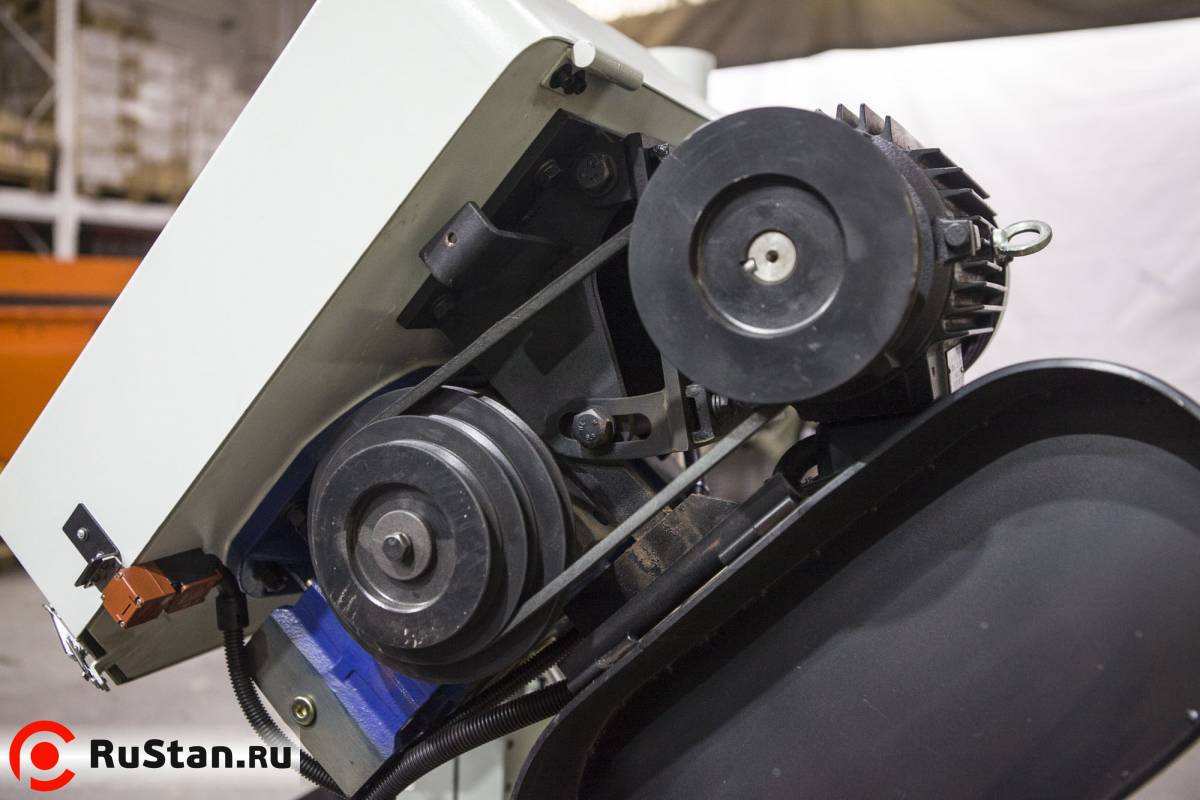

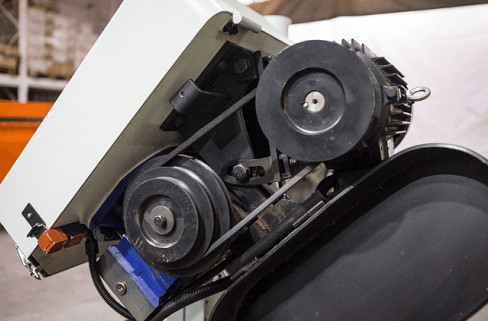

- Клиноременной привод

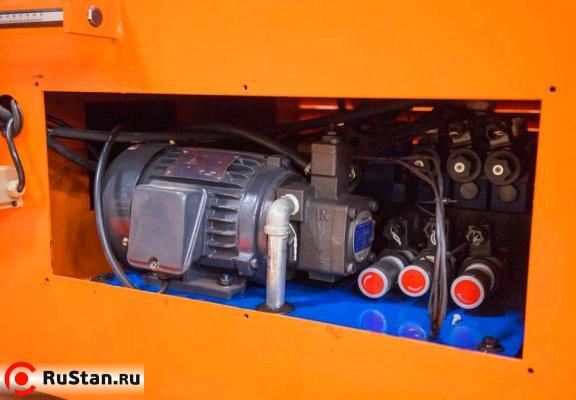

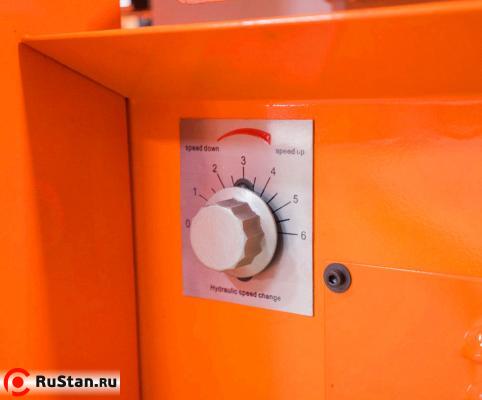

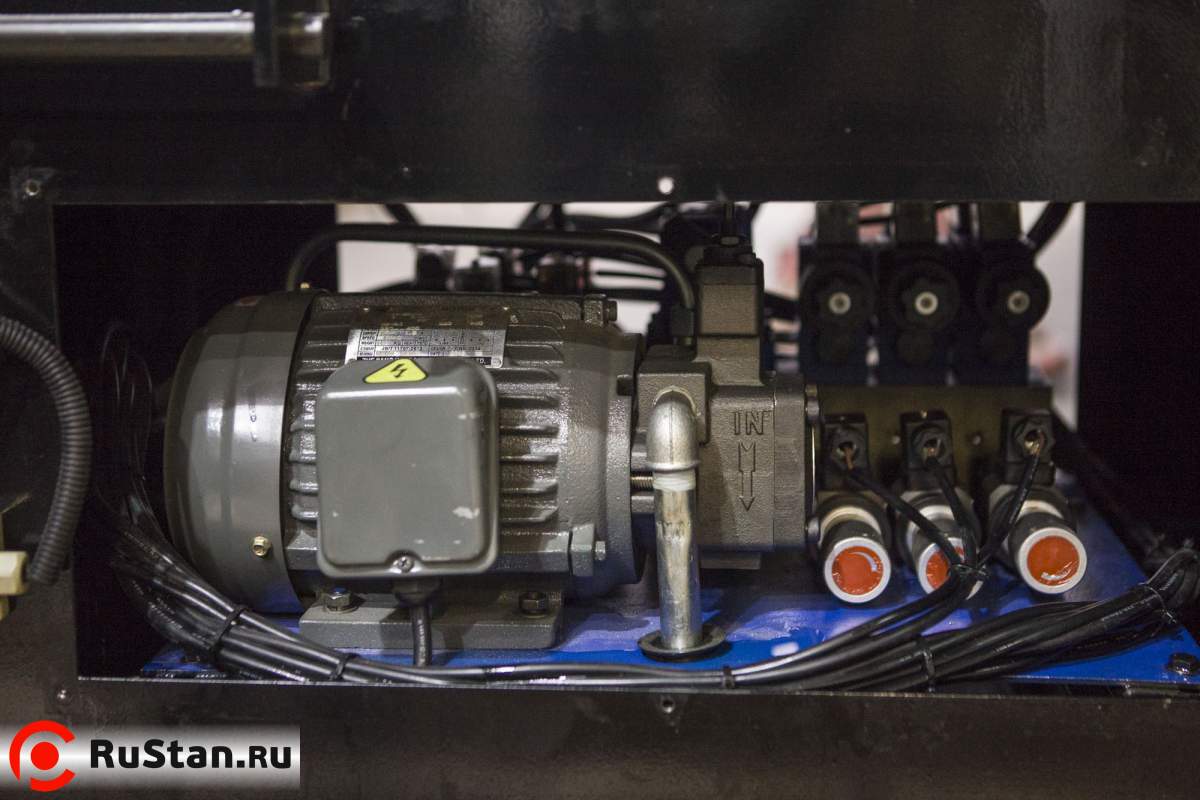

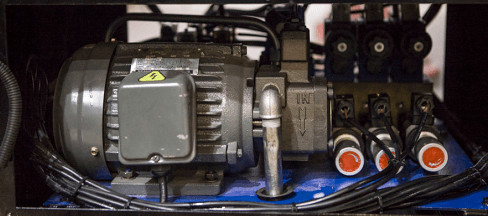

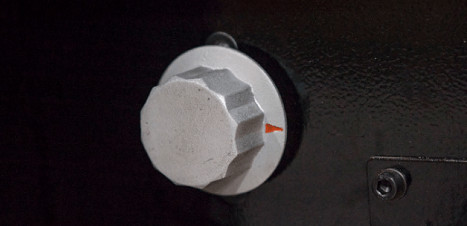

- Гидравлическая система регулирования усилия резания с переменной скоростью
- Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Технические характеристики Stalex TBK-4228B |
|
|---|---|
| Характеристика | Значение |
| Мощность двигателя | 3 кВт (3-х фазный) |
| Вращение пилы | 90 градусов |

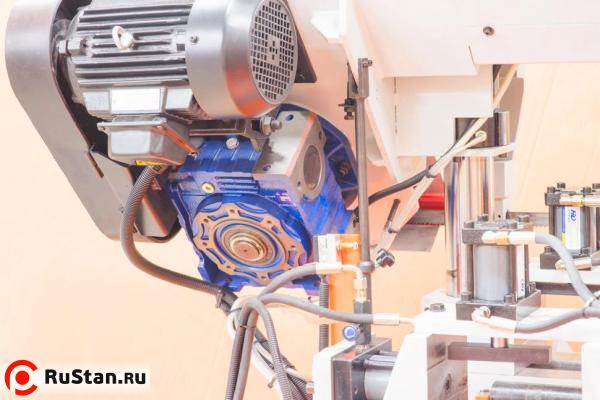

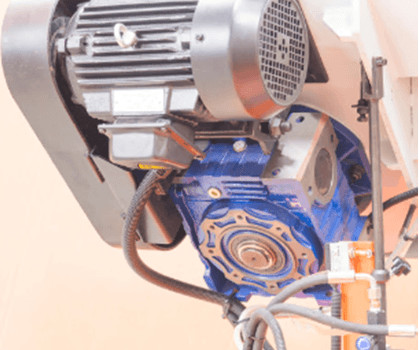

| Привод | гибрид (зубчатый привод + клиноременная передача) |

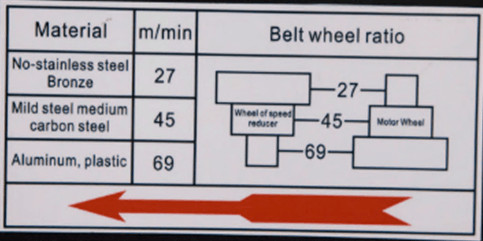

| Скорость резания | 27, 45, 69 м/мин |
| Рабочая зона | 90° |
| Круглая заготовка | 280 мм |
| Прямоугольная заготовка | 280 х 280 мм |
| Макс. размер пиления заготовок методом пакетной резки | 280 мм |

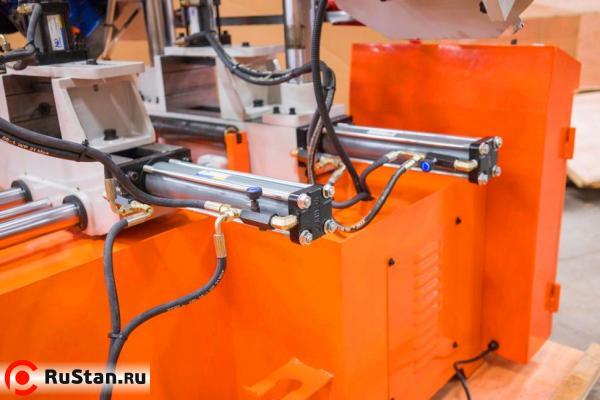

| Макс. единичный ход подающих гидравлических тисков | 505 мм |
| Ограничитель подачи заготовок | 505 мм |
| Размеры ленточного полотна | 27х0,9х3505 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| *Объём гидравлического бака |
75 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |

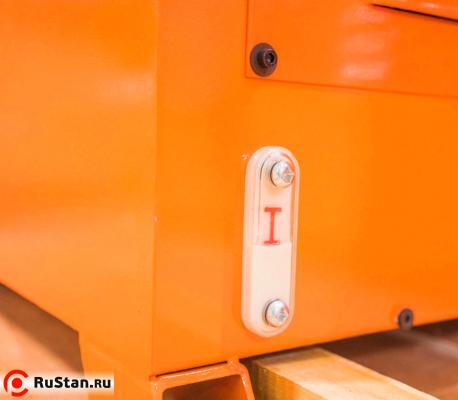

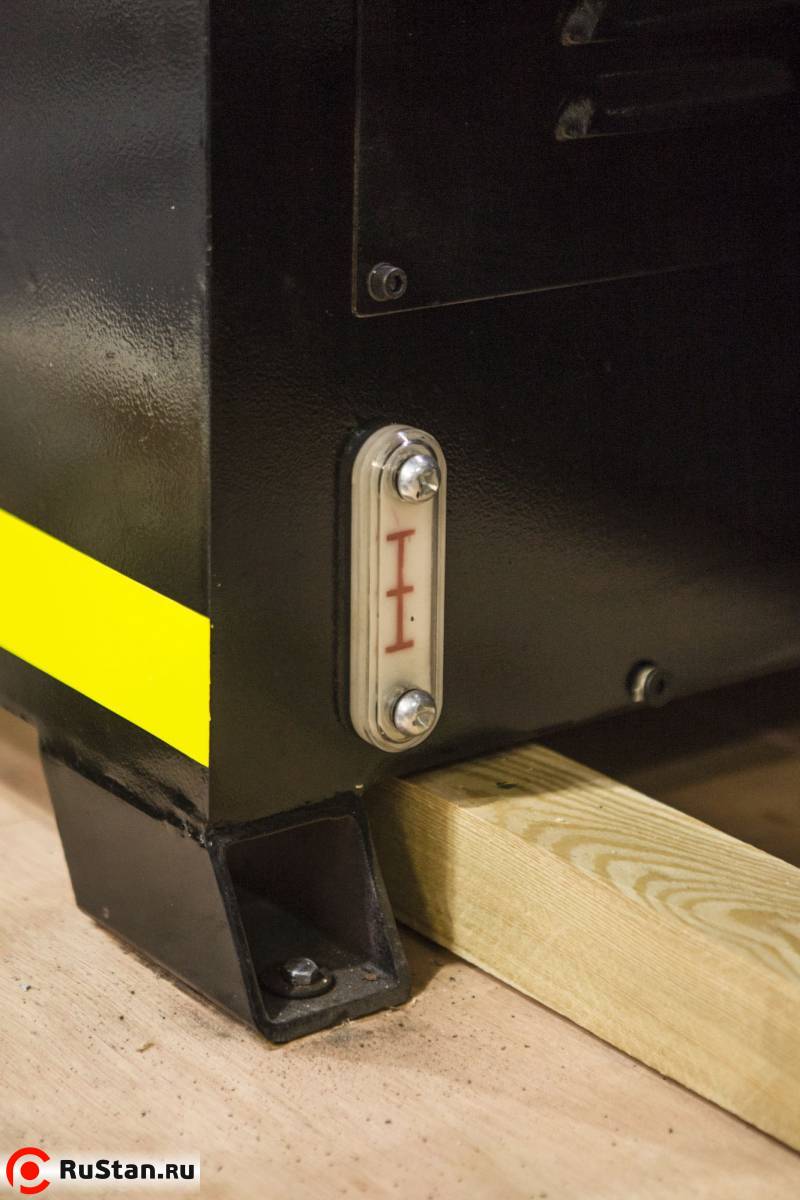

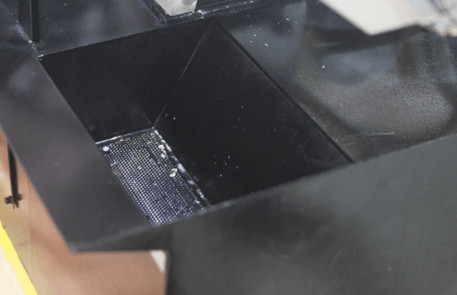

| Объём бака СОЖ | 36 л заливать 2/3 по уровню СОЖ |
| Общие размеры станка | 2240х1800х1630 мм |
| Масса | 800 кг |
| Мобильная стойка с роликом | + |

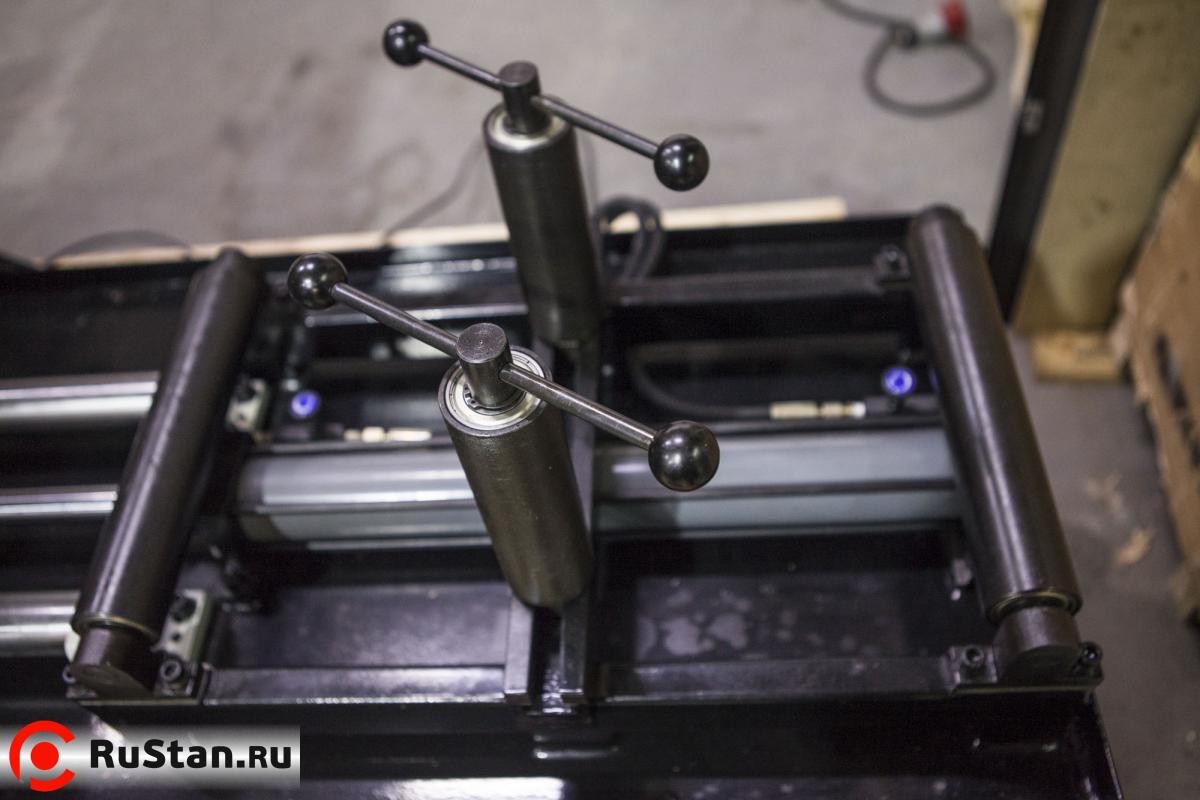

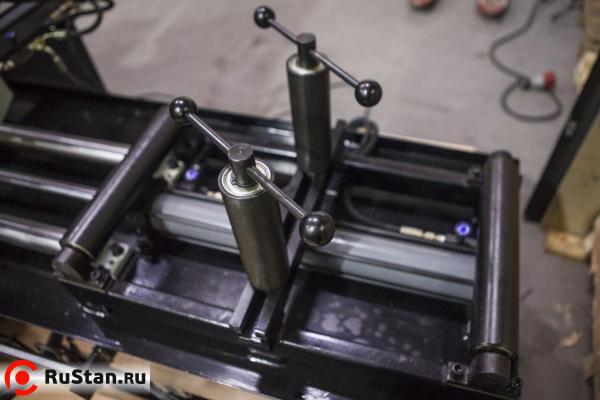

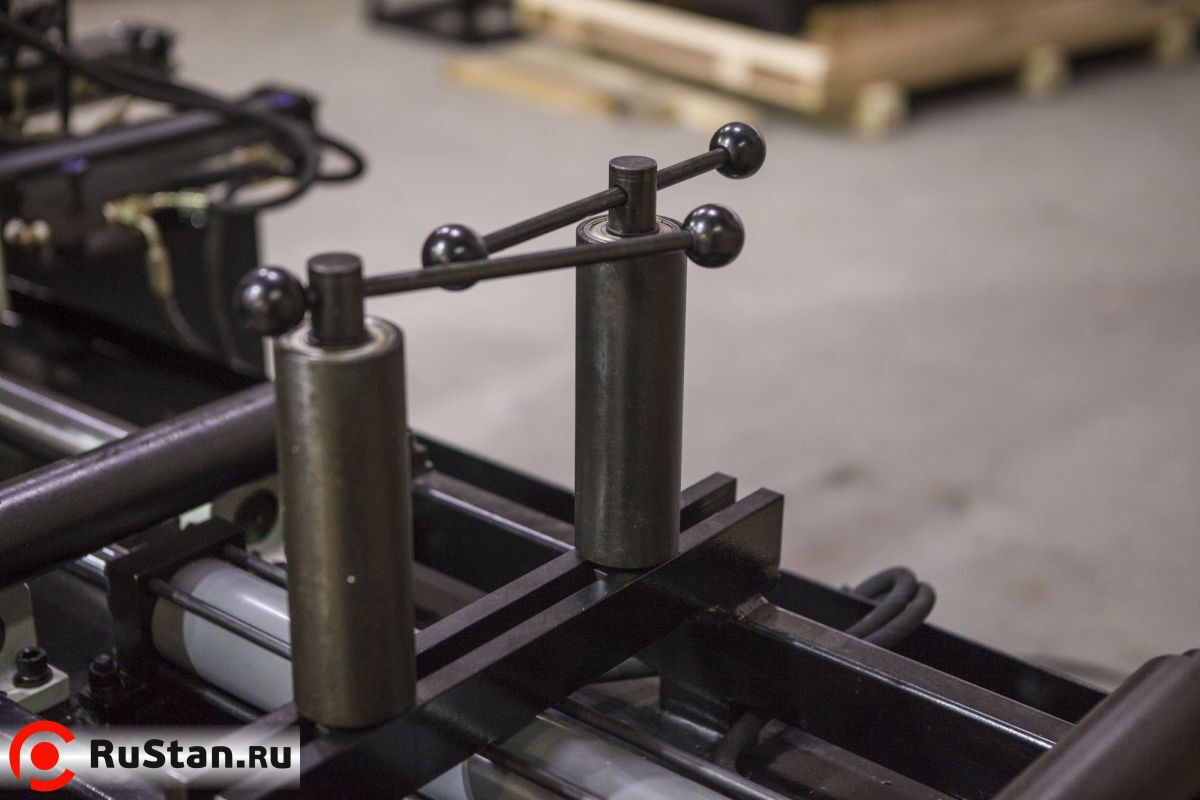

| Комплект гидравлических прижимов для пакетной резки | + |

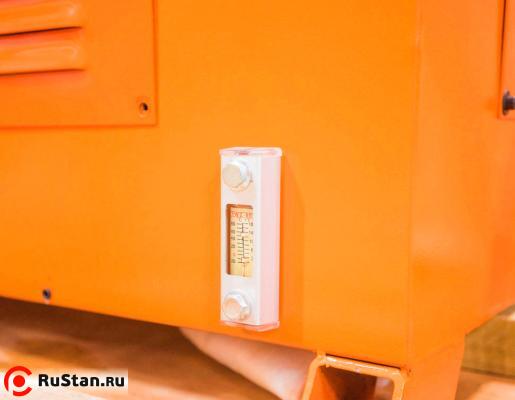

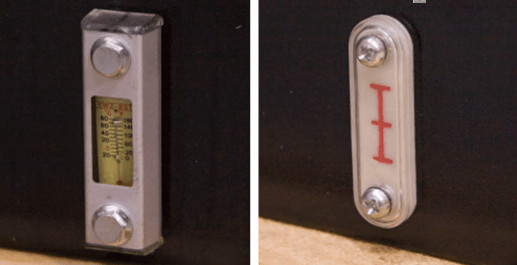

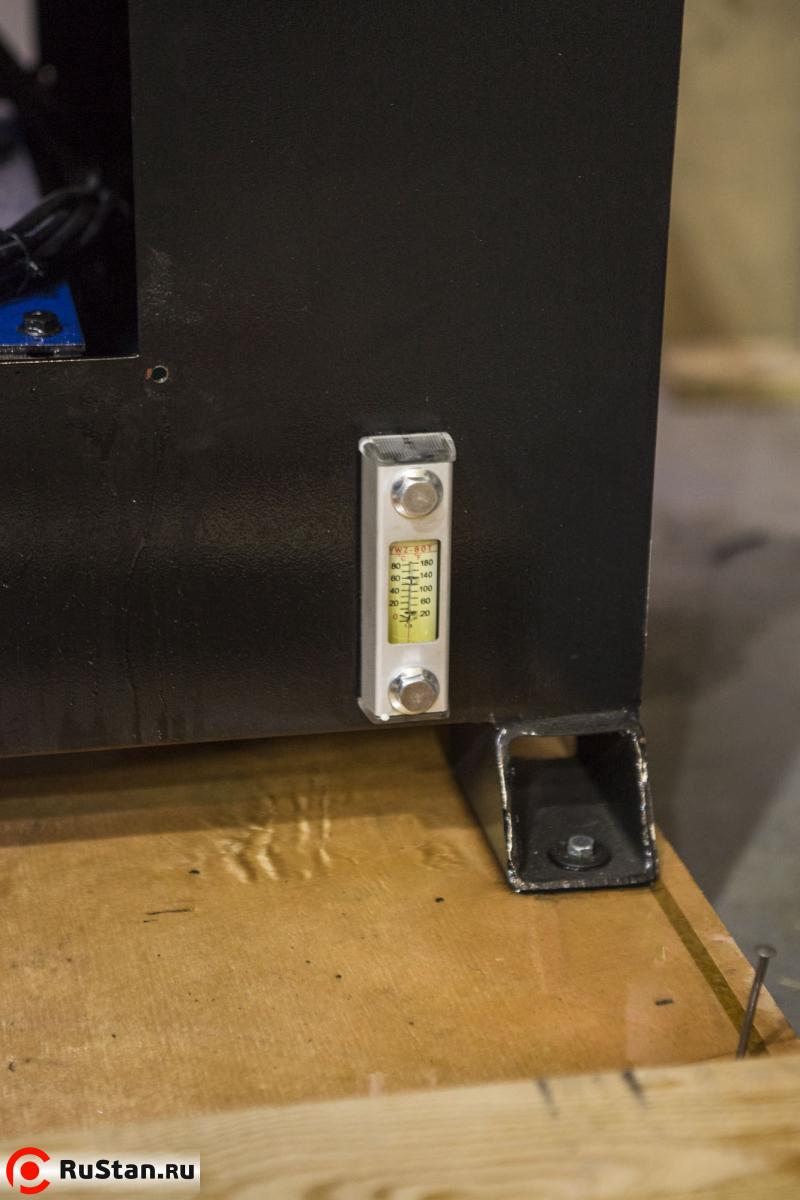

*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка |
|
|---|---|
| Класс вязкости | Кинематическая вязкость при 40 °C, мм2/с |
| 5 | 4,14 - 5,06 |
| 7 | 6,12 - 7,48 |
| 10 | 9,00 - 11,00 |
| 15 | 13,50 - 16,50 |
| 22 | 19,80 - 24,20 |
| 32 | 28,80 - 35,20 |
| 46 | 41,40 - 50,60 |
| 68 | 61,20 - 74,80 |
| 100 | 90,00 - 110,00 |
| 150 | 135,00 - 165,00 |

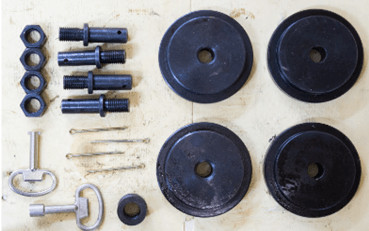

Комплектация Stalex TBK-4228B
- ленточнопильный станок
- ленточнопильное полотно установленное на станке
- регулируемый упор - 240 мм

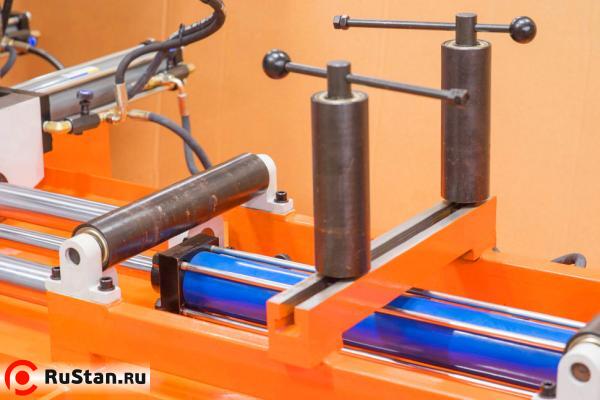

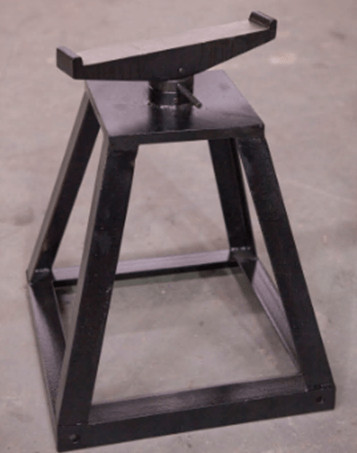

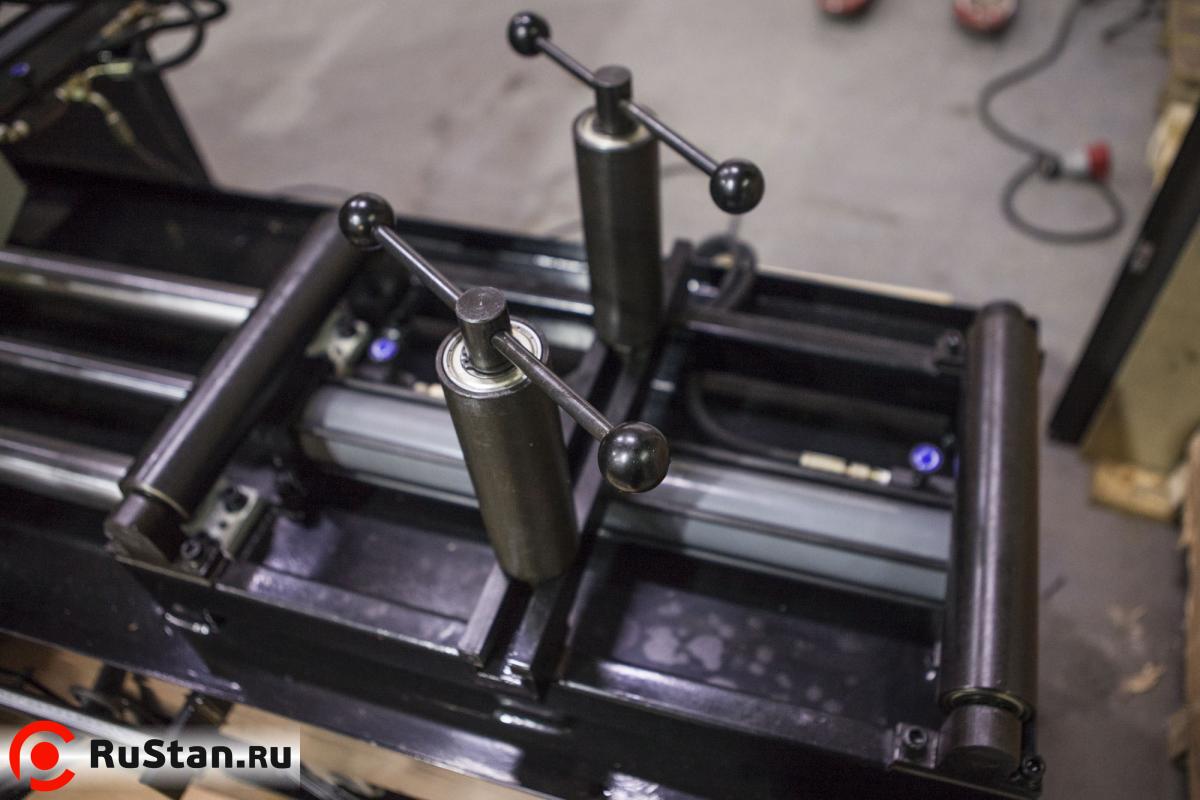

- мобильная стойка с роликом
- набор ключей
