2 976 000 руб.
с НДС - на 27.04.2024 г.
| Модель: |  |
JUM-1464VHXL DRO |
| Артикул: | |
50000854T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы

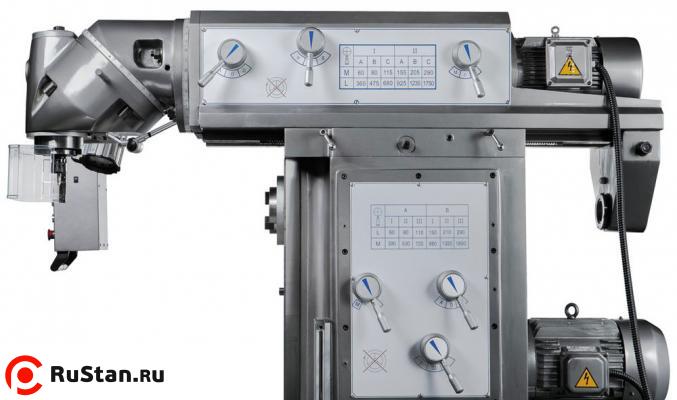

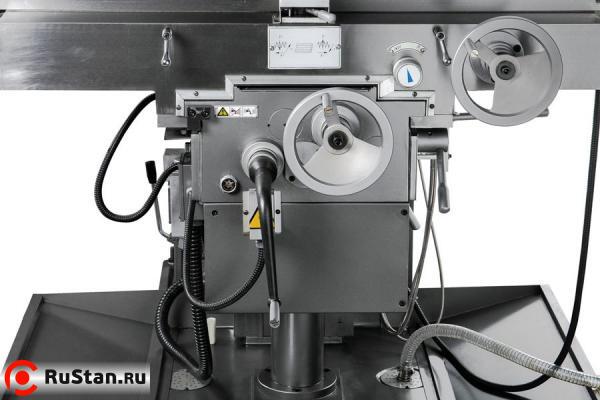

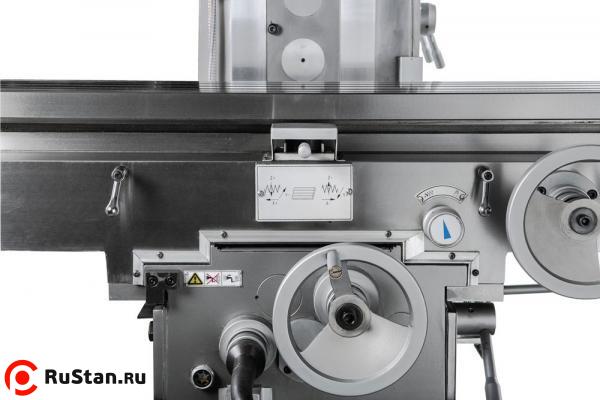

Широкоуниверсальный фрезерный станок JET JUM-1464VHXL DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций при производстве деталей мелкими сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках.

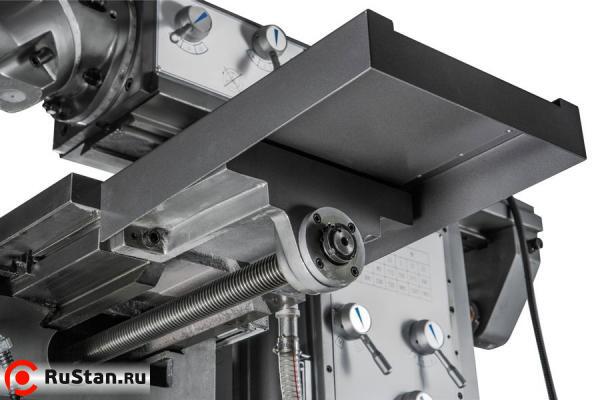

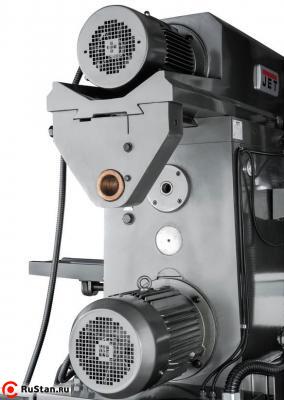

Станок оснащен двигателями мощностью 4кВт для вертикального и 5,5 кВт для горизонтального шпинделя, с большим количеством выбора скоростей, для тяжелой обработки на малых скоростях и точной обработки на высоких оборотах. За точное перемещение по осям X, Y, Z отвечает мощный сервопривод переменного тока c крутящим моментом 10 Нм.

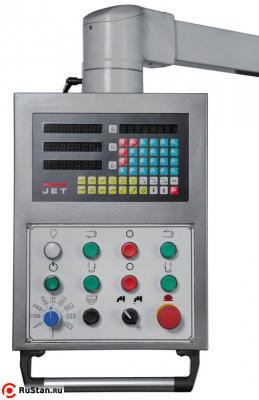

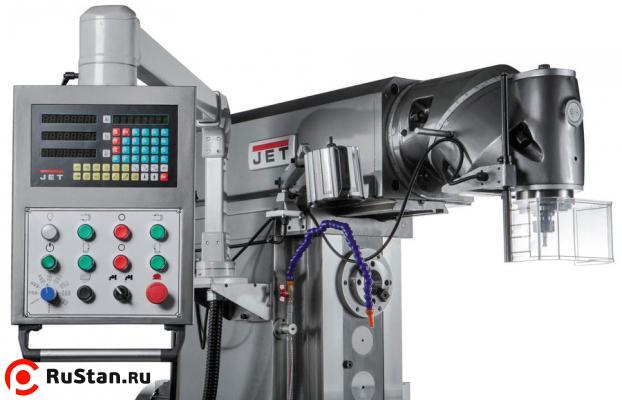

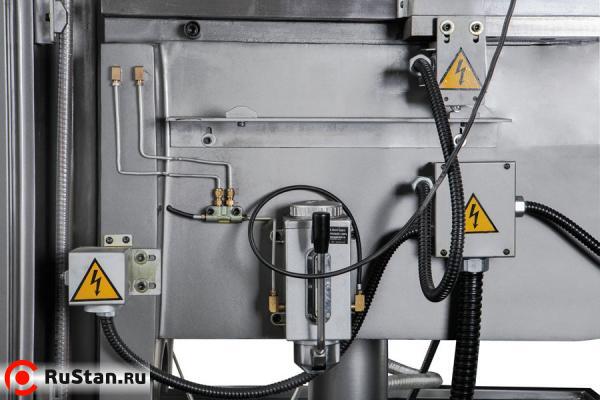

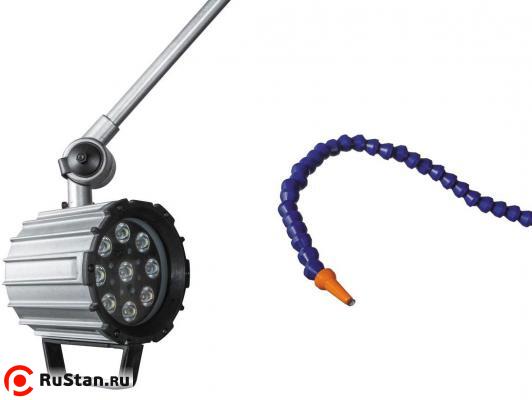

Устройство цифровой индикации (УЦИ), установленное на JUM-1464VHXL DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой автоматической смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Технические характеристики JUM-1464VHXL DRO |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |

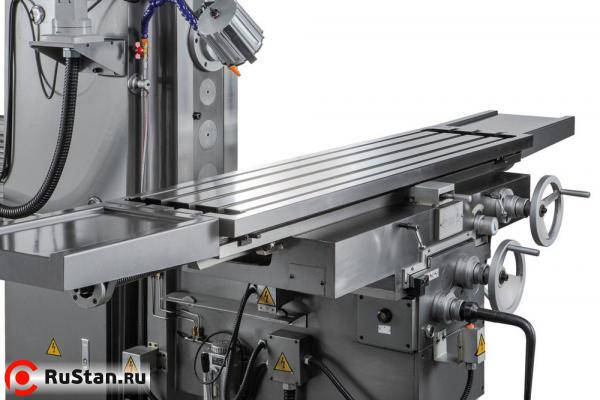

| Размер стола по оси X и Y, мм | 1600 x 360 |
| Максимальная нагрузка на стол, кг | 500 |

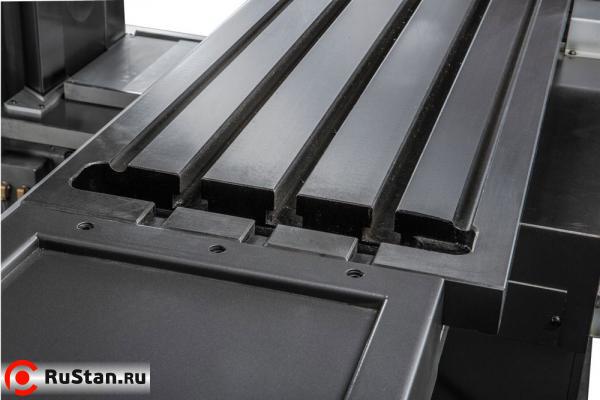

| Ширина Т-образного паза, мм | (3) 18 x 80 |
| Перемещение по оси X, мм | 1300 |
| Перемещение по оси Y, мм | 320 |
| Перемещение по оси Z, мм | 400 |
| Расстояние от шпинделя до стола (ось Z), мм | 20 – 470 |
| Расстояние от оси шпинделя до направляющей стойки (Y), мм | 196 – 646 |

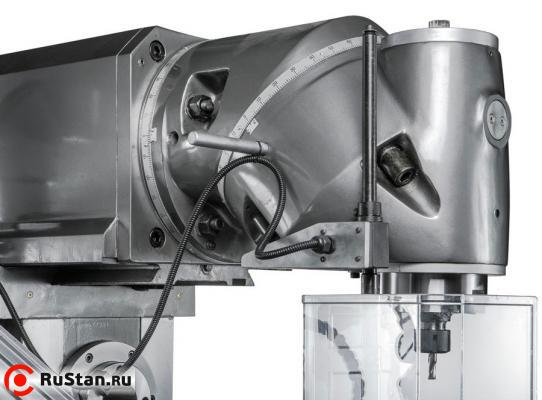

| Диапазон наклона головки | 360° |
| Диапазон скоростей подачи стола по оси X, мм/мин | 30-750 (8 скоростей) |
| Диапазон скоростей подачи стола по оси Y, мм/мин | 20-500 (8 скоростей) |
| Диапазон скоростей подачи стола по оси Z, мм/мин | 15-375 (8 скоростей) |
| Ускоренная подача по осям X, Y, Z, мм/мин | 1200 / 800 / 600 |
| Конус вертикального шпинделя | ISO 50 |
| Частота вращения вертикального шпинделя, об/мин | 60 - 1750 (12 скоростей) |

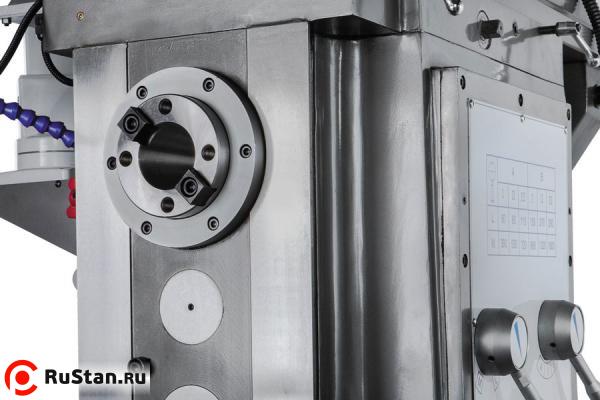

| Конус горизонтального шпинделя | ISO 50 |
| Частота вращения горизонтального шпинделя, об/мин | 60 - 1800 (12 скоростей) |
| Ход подъема стола по оси Z, мм | 500 |
| Мощность вертикального двигателя, кВт | 4 |
| Мощность горизонтального двигателя, кВт | 5,5 |
| Крутящий момент X,Y сервомотор, Нм | 10 |
| Габариты (ДхШхВ), мм | 2520x2100x2000 |
| Масса JUM-1464VHXL DRO , кг | 2850 |
| Длина в упаковке, см | 260 |
| Ширина в упаковке, см | 220 |
| Высота в упаковке, см | 220 |
| Масса в упаковке, кг | 3100 |
Комплектация
- Шомпол М24 – 1шт.
- Оправка фрезерная ISO50-FMB32-050 – 1 шт.
- Оправка фрезерная ISO50-MTB4 – 1 шт.
- Оправка ISO50 с набором цанг (4,5,6,8,10,12,14,16) – 1 компл.
- Оправка горизонтального шпинделя Ф32мм со шпоночным пазом – 1шт.
- Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
- Рожковый ключ 13-17 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Рожковый ключ 36-41 – 1 шт.
- Инструкция по эксплуатации
- Тиски станочные
