Токарный станок OPTIturn TZ 4
Код товара:
59293
В наличии 1 шт.
2 371 884 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
OPTIturn TZ 4 |
| Артикул: | |
3432240 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка
Токарный станок OPTIturn TZ 4 с цифровым индикатором положения NEWALL DP 700 и быстросменным стальным держателем. Модификация TZ 4V с электронным управлением.
Особенности

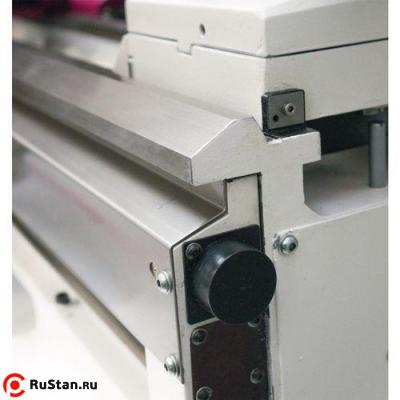

- Закаленные и шлифованные направляющие оси Z
- Частичная защита от крупной стружки

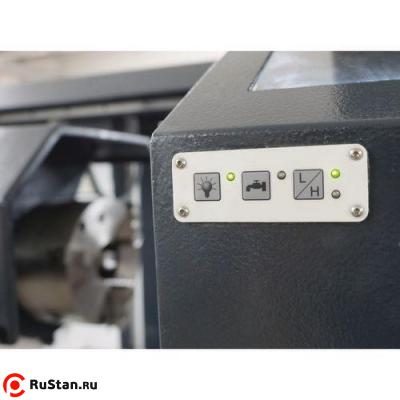

- Защита от стружки со встроенным индикатором положения, шлангом охлаждающей жидкости и дополнительной панелью управления
- Направляющие шпинделя закалены, отшлифованы и регулируются с помощью разрезной гайки
- Точная градуированная зона подачи и нарезания резьбы
- Светодиодный светильник для полного освещения рабочей зоны
- Гибкий кабель-канал для прокладки проводки
- Опционально доступны сменные шестерни для дюймовой и модульной резьбы
- Шкаф управления с питанием 24 В
- Переключатель с расчетом жизненного цикла проверен в соответствии с EN ISO 13849
- Маховики испытаны в соответствии с EN 23125
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125

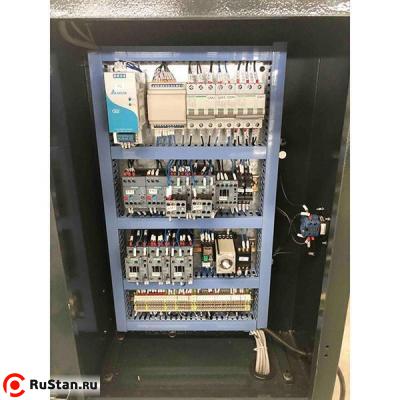

- Все контакторы и реле от Siemens или Schneider
- Безопасные маховики по осям X и Z с функцией разблокировки

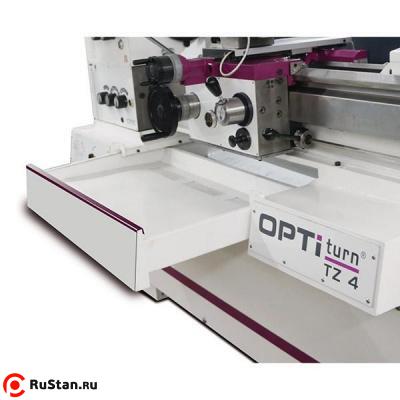

- Передний съемный поддон для стружки
- Быстросменный стальной резцедержатель SWH 5-B
- Сменный картридж 20х100 тип D под четырехгранную державку
- Цифровой указатель положения NEWALL DP 700
TZ 4
- Сокращение времени замедления главного шпинделя с помощью двигателя с электрическим тормозом
- Защитный выключатель двигателя
Технические характеристики OPTIturn TZ 4 |
|
|---|---|
| Характеристика | Значение |
| Класс точности | Н (нормальный) |
| Мощность главного двигателя | 4,5 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 800 мм |
| Макс. Ø обработки над станиной | 400 мм |
| Диаметр обработки над направляющими | 245 мм |
| Диапазон продольной подачи | 0,0263 - 1,8416 мм/об |
| Количество продольных подач | 48 |
| Диапазон поперечных подач | 0,0133 - 0,9321 мм/об |
| Количество поперечных подач | 48 |
| Пределы шага нарезаемых метрических резьб | 0.2 - 14 мм/об |
| Количество шагов (метрические резьбы) | 26 |
| Пределы шага нарезаемых дюймовых резьб | 1-80 ниток на дюйм |
| Количество шагов (дюймовые резьбы) | 42 |
| Пределы шага нарезаемых трапецеидальных резьб | 3 - 200 |
| Количество шагов (трапецеидальные резьбы) | 33 |
| Пределы шага нарезаемых модульных резьб | 0,1 - 7 мм/об |
| Количество шагов (модульные резьбы) | 44 |
| Количество передач (скоростей) | 16 |
| Диапазон оборотов (скоростей) | 45 - 1800 об/мин |
| Шпиндельный патрон | опция |
| Диаметр сквозного отверстия в шпинделе | 52 мм |
| Конус шпинделя | КМ6 |
| Размер державки инструмента (резца) | 25 мм |
| Стандарт | DIN EN 55011 |
| Уровень ЭМС | C3 |
| Конус пиноли задней бабки | КМ3 |
| Перемещение пиноли задней бабки | 110 мм |
| Диаметр отверстия в задней бабке | 50 мм |
| Ход по оси Х | 112 мм |
| Ход по оси Y | 212 мм |
| Высота центров | 200 мм |
| Ширина направляющих станины | 260 мм |
| Вес OPTIturn TZ 4 нетто | 1250 кг |

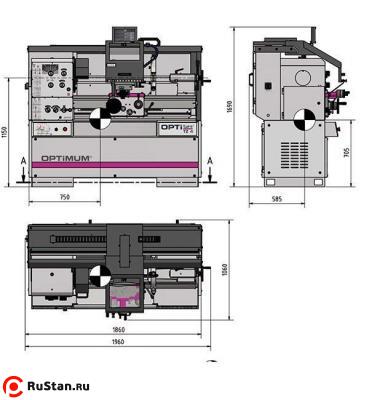

| Габариты (ДхШхВ) | 1960x1060x1690 мм |
| Вес брутто | 1450 кг |
| Габариты упаковки (ДхШхВ) | 2020x1120x1860 мм |
Стандартная комплектация
- Неподвижный люнет ф10-130 мм
- Подвижный люнет ф10-100 мм
- Первая заправка маслом
- Переходная втулка МК6/МК3
- Центр упорный МК 3
- Быстросменный стальной резцедержатель 5-B
- Сменный картридж 20х100 тип D под четырехгранную державку
- Комплект сменных шестерен для нарезания метрической резьбы
- Комплект обслуживающего инструмента
- Не забудьте приобрести токарный патрон!
