Цена для юр. и физ. лиц
4 170 296 руб.
с НДС - на 29.03.2024 г.
Модель:
OptiTurn TH 6630D
Артикул:
3462220
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Токарно-винторезный станок OptiTurn TH 6630D имеет хорошую жесткость и высокую точность обработки деталей. Благодаря устройству цифровой индикации, модели DPA 21 можно производить перемещения инструмента с высокой точностью.

Особенности

  • Направляющие станины токарно-винторезного станка закалены и точно отшлифованы.
  • Шпиндель токарно-винторезного станка имеет посадочный фланец Camlock DIN ISO 702-2 №. 8, с помощью которого можно произвести смену необходимой оснастки (патроны, планшайбы и т.д.).
  • Шестерни коробки передач работают в масляной ванне, валы установлены на высококачественных подшипника.
  • Удобные рычаги селектора для переключения скорости подачи.
    Станок имеет механический тормоз шпинделя с отключением главного электродвигателя и удобно расположенные аварийные кнопки «СТОП».
  • На токарно-винторезном станке по металлу OPTIturn TH 6620D и TH 6630D применена централизованная смазка направляющих.
  • Галогенный станочный светильник с шарнирным рычагом установлен на токарном станке.
  • Аварийная остановка вращения шпинделя токарно-винторезного станка имеет ножное исполнение.

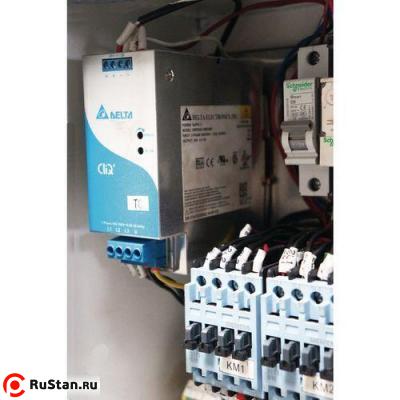

  • Электро компоненты, используемые в конструкции токарного станка, от торговой марки Siemens Electrical.
  • Быстросменный держатель инструмента SWH 9-D.
  • 1 стальной держатель 41 х 180 тип D для инструмента квадратного сечения.

Цифровой дисплей положения каретки станка DPA 21 позволяет

  • Значительно сократить время обработки деталей.
  • Большую точность по сравнению со шкалой либа.
  • Уменьшается погрешность.
  • Наглядность клавиатуры.

Технические характеристики OptiTurn TH 6630D

Характеристика Значение
Мощность главного двигателя 9 кВт
Напряжение питающей сети 380 В
РМЦ 3050 мм
Макс. Ø обработки над станиной 660 мм
Диаметр обработки над направляющими 440 мм
Диаметр обработки над выемкой станины 900 мм
Длина выемки в станине 250 мм
Диапазон продольной подачи 0,044 - 1,48 мм / об
Количество продольных подач 25
Диапазон поперечных подач 0,022 - 0,74 мм / об
Количество поперечных подач 25
Пределы шага нарезаемых метрических резьб 0,45 - 120 мм / об
Количество шагов (метрические резьбы) 54
Пределы шага нарезаемых дюймовых резьб 80 - 7/16 ниток/дюйм
Количество шагов (дюймовые резьбы) 60
Пределы шага нарезаемых трапецеидальных резьб 7/8 - 160
Количество шагов (трапецеидальные резьбы) 42
Пределы шага нарезаемых модульных резьб 0,25 - 60 мм / об
Количество шагов (модульные резьбы) 46
Диапазон оборотов (скоростей) 25-1600 об/мин
Количество передач (скоростей) 16
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 105 мм
Конус шпинделя КМ7
Размер державки инструмента (резца) 32 мм
Конус пиноли задней бабки КМ5
Перемещение пиноли задней бабки 235 мм
Ход по оси X 230 мм
Ход по оси Z 368 мм
Высота центров 330 мм
Ширина направляющих станины 400 мм
Вес OptiTurn TH 6630D нетто 3730 кг

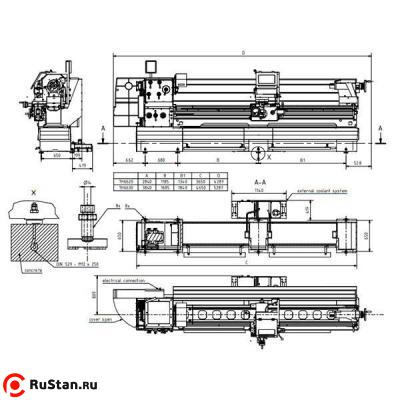

Габариты (ДхШхВ) 4650x1230x1595 мм
Вес брутто 4310 кг
Габариты упаковки (ДхШхВ) 4770x1150x1840 мм

Стандартная комплектация

  • Люнет неподвижный макс. Диаметр 150 мм
  • Люнет подвижный. Диаметр 130 мм
  • Переходная оправка MK 5 / MK 7
  • Неподвижный центр MK 5
  • Неподвижный центр MK 5 твердосплавный
  • Быстросменный резцедержатель 9-D
  • Держатель 41 х 180 тип D для квадратного инструмента
  • Упор с точной регулировкой
  • Набор сменных шестерен гитары подач станка
  • Наладочный инструмент
  • Не забудьте приобрести токарный патрон!

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о OptiTurn TH 6630D:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Масса брутто: 4310 кг.
Габариты в упаковке ДхШхВ, мм: 4770x1150x1840
