Цена для юр. и физ. лиц
965 213 руб.
с НДС - на 23.12.2024 г.
Купить в лизинг Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Казани
Модель:
OPTIturn TH 3309D
Артикул:
3402040
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

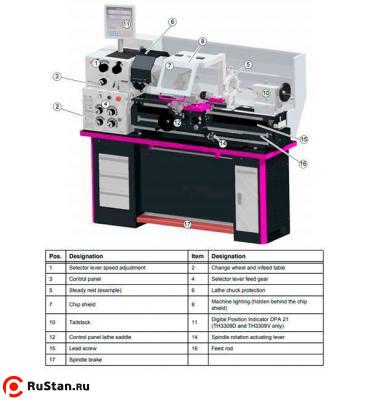

Токарный станок повышенной мощности OPTIturn TH 3309D с цифровым указателем положения DPA 21.

Особенности

  • Закаленные и шлифованные направляющие оси Z
  • Крепление шпинделя Camlock DIN ISO 702-2 № 4
  • Точная обработка
  • Маховики с ценой деления лимба 0,04/0,01 мм
  • Четырехпозиционный держатель инструмента
  • Все направляющие могут быть отрегулированы клиновыми вставками
  • Главный шпиндель работает в масляной ванне
  • Шестерни гладкие, закаленные и шлифованные
  • Диапазон регулировки верхней салазки ± 90 °
  • Допуск радиального биения шпинделя менее 0,015 мм.
  • Маховики испытаны в соответствии с EN 23125
  • Безопасные маховики по осям X и Z с функцией разблокировки
  • Двухканальный правый левый переключатель протестирован в соответствии с EN 23125

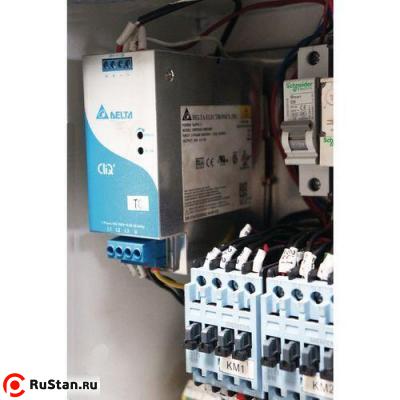

  • Электрическая система постоянного тока 24 В с двухканальной цепью безопасности согласно EN 23125
  • Защита токарного патрона проверена в соответствии с EN 23125
  • Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
  • Блокируемый главный выключатель
  • Поворотная на 360° верхняя каретка суппорта
  • Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
  • Маховик перемещения задней бабки с ценой деления лимба 0,02 мм
  • Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
  • Сильно ребристая призматическая станина
  • Основание станка с отсеком для инструмента с правой стороны (левая сторона с 3 панелями (без отсеков))
  • Выдвижной поддон для стружки с направляющими
  • Устройство аварийной остановки с ножным управлением
  • Интегрированная светодиодная лампа

TH 3309D / TH 3309V

  • Цифровой индикатор положения
  • Влагозащитная клавиатура
  • Стеклянные линейки

Технические характеристики OPTIturn TH 3309D

Характеристика Значение
Мощность главного двигателя 1,5 кВт
Напряжение питающей сети 380 В
РМЦ 830 мм
Макс. Ø обработки над станиной 330 мм
Диаметр обработки над направляющими 196 мм
Диаметр обработки над выемкой станины 170 мм
Длина выемки в станине 430 мм
Диапазон продольной подачи 0,052 — 1,392 мм/об
Количество продольных подач 32
Диапазон поперечных подач 0,014 — 0,38 мм/об
Количество поперечных подач 32
Пределы шага нарезаемых метрических резьб 0.4 — 7 мм/об
Количество шагов (метрические резьбы) 26
Пределы шага нарезаемых дюймовых резьб 56-4 ниток на дюйм
Количество шагов (дюймовые резьбы) 34
Диапазон оборотов (скоростей) 60 - 2000 об/мин
Количество передач (скоростей) 16
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 38 мм
Конус шпинделя КМ5
Размер державки инструмента (резца) 16 мм
Конус пиноли задней бабки КМ3
Перемещение пиноли задней бабки 110 мм
Диаметр отверстия в задней бабке 32 мм
Ход по оси Х 98 мм
Ход по оси Z 164 мм
Высота центров 165 мм
Ширина направляющих станины 181 мм
Вес OPTIturn TH 3309D нетто 430 кг

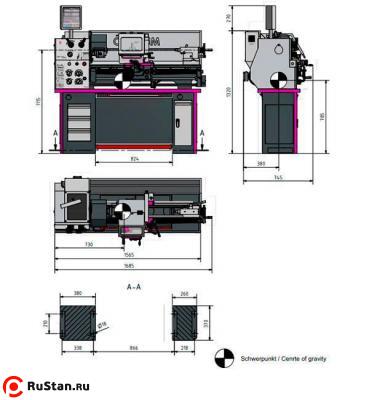

Габариты (ДхШхВ) 1685x745x1590 мм
Вес брутто 480 кг
Габариты упаковки (ДхШхВ) 1710x760x1520 мм

Стандартная комплектация

  • Неподвижный люнет ф19-70 мм
  • Подвижный люнет ф16-50 мм
  • Светодиодный светильник
  • Первая заправка маслом
  • Переходная втулка МК5/МК3
  • Два центра упорных МК 3
  • Комплект сменных шестерен гитары
  • Комплект обслуживающего инструмента
  • Четырехпозиционный держатель инструмента
  • Не забудьте приобрести токарный патрон!
