Токарно-винторезный станок METAL MASTER ZM 50100 DRO RFS
Код товара:
60818
Нет в наличии
1 990 472 руб.
с НДС - на 24.11.2024 г.
| Модель: |  |
ZM 50100 DRO RFS |
| Артикул: | |
00000019695 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы -
Видео
- Комментарии
- Отзывы
Metal Master ZM 50100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 7.5 кВт;
- Широкий диапазон нарезаемых резьб;

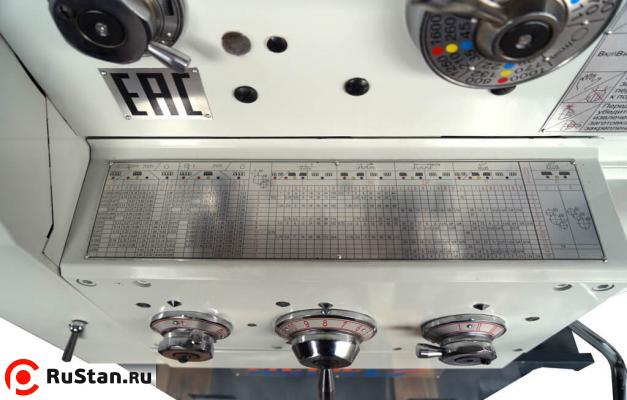

- Многоступенчатая коробка передач;
- Увеличенный диаметр проходного отверстия – 82 мм;

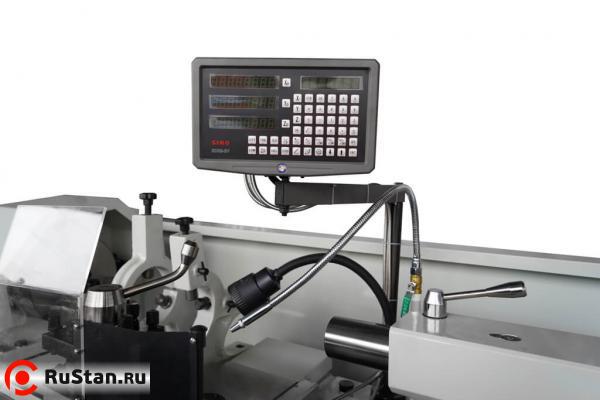

- Трехосевое УЦИ;
- Расширенная базовая комплектация.
Технические характеристики токарно-винторезного станка METAL MASTER ZM 50100 DRO RFS |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс диаметр обработки над суппортом, мм | 300 |
| Макс. диаметр обработки над выемкой в станине (ГАП), мм | 710 |
| Длина выемки в станине, мм | 240 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 390 |
| Диаметр сквозного отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус шпинделя | Metic #90（1:20） |
| Количество передач | 24 |
| Диапазон скоростей шпинделя, об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб, мм | 0.5~224 |
| Диапазон нарезаемых дюймовых резьб, ниток на дюйм | 1/8~72 |
| Диапазон нарезаемых модульных резьб | 0.5~112 |
| Диапазон нарезаемых питчевых резьб | 56~1/4 Dp |
| Диапазон автоматической продольной подачи, мм/об | 0.028~6.43 (93 вида) |
| Диапазон автоматической поперечной подачи, мм/об | 0.012~2.73 (93 вида) |
| Быстрый продольный холостой ход суппорта, м/мин | 4,5 (50 Гц) |
| Быстрый поперечный холостой ход суппорта, м/мин | 1,9 (50 Гц) |
| Шаг ходового винта, мм | 12 |
| Макс. сечение резца, мм | 25х25 |
| Макс. угол поворота верхней салазки суппорта | ±90° |
| Макс. ход верхней салазки суппорта, мм | 145 |
| Макс. ход поперечной салазки суппорта, мм | 360 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус пиноли задней бабки | МТ 5 |
| Мощность двигателя, кВт | 7,5 |
| Напряжение, В | 380 |
| Масса нетто, кг | 2400 |
| Масса брутто, кг | 2800 |
| Габаритные размеры (ДхШхВ), мм | 2700x1080x1450 |
| Размеры упаковки (ДхШхВ), мм | 3250х1150х1900 |
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм;
- 4-х кулачковый патрон 320 мм;

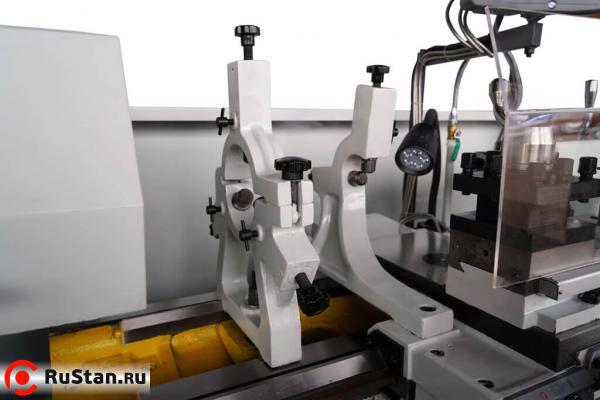

- Неподвижный люнет 20-130 мм;
- Подвижный люнет 20-80 мм;
- Планшайба 630 мм;

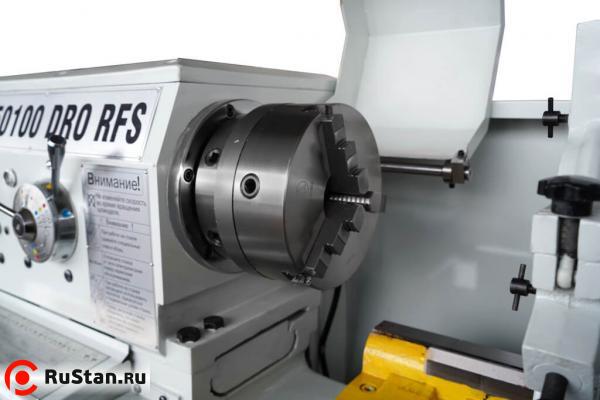

- Защита патрона;
- Защита от брызг;

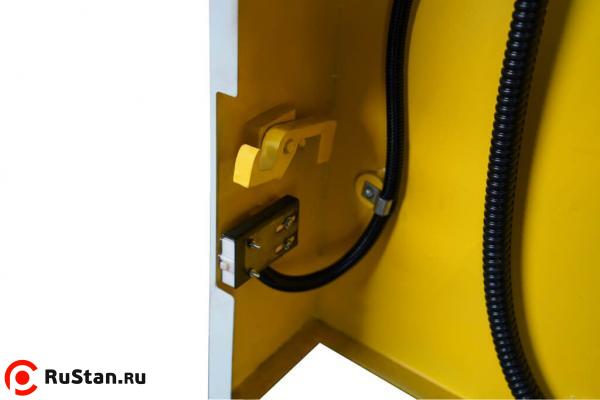

- Ножной тормоз;
- 3-осевое УЦИ;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Защита ходового винта;
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
