| Модель: |  |
JET BD-10S |
| Артикул: | |
50000501M |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
BD-10S CNC - компактный токарный станок с ЧПУ с горизонтальной станиной и направляющими скольжения.
Особенности конструкции

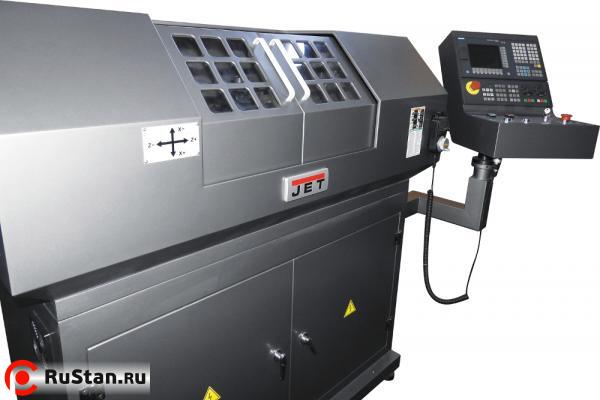

- Малогабаритный станок со стандартной стойкой ЧПУ Siemens 808D
- Помимо производственных задач этот станок может использоваться для обучения начинающих операторов
- Подключение 230В

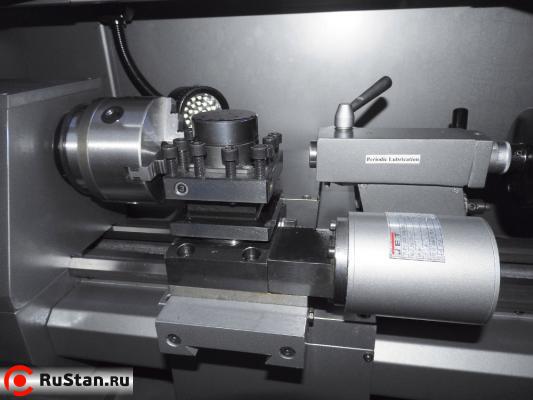

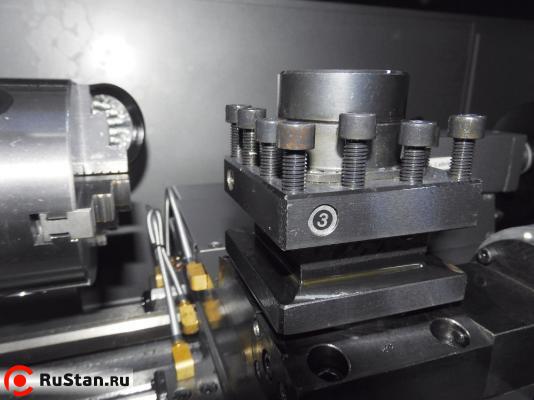

- 4-х позиционный автоматический резцедержатель существенно уменьшает время изготовления деталей
- Направляющие скольжения с ребром жесткости
- Полная кабинетная защита
- Система подачи СОЖ в зону резания
Технические характеристики BD-10S CNC |
|
|---|---|
| Характеристика | Значение |
| Рабочая зона | |
| Макс. Ø заготовки над станиной, мм | 250 |
| Макс. Ø заготовки над суппортом, мм | 110 |
| Расстояние между центрами, мм | 450 |
| Ø патрона, дюйм | 5 |
| Перемещения | |
| Макс. перемещение по оси X, мм | 90 |
| Макс. перемещение по оси Z, мм | 320 |
| Макс. скорость подачи по осям X/Z, м/мин | 3/5 |
| Направляющие, тип | скольжения |
| Ø ШВП X/Zх шаг резьбы, мм | 14/20х4 |
| Шпиндель | |
| Ø проходного отверстия в шпинделе, мм | 20 |
| Частота вращения шпинделя, об/мин | 100-3000 |
| Конус шпинделя, тип | МК-3 |
| Инструмент | |
| Кол-во позиций инструмента, шт | 4 |
| Макс. размер инструмента, мм | 10х10 |
| Задняя бабка | |
| Конус пиноли задней бабки, тип | МК-2 |
| Ø пиноли задней бабки, мм | 30 |
| Ход пиноли задней бабки, мм | 50 |
| Точность | |
| Точность позиционирования, мм | 0,015 |
| Повторяемость, мм | 0,01 |
| СОЖ | |
| Объем бака СОЖ, л | 24 |
| Объем бака для смазки, л | 0,18 |
| Мощность насоса, кВт | 0,04 |
| Мощность | |
| Мощность шпинделя, кВт | 1,5 |
| Мощность подачи Х/Z, кВт | 0,2/0,4 |
| Габариты | |
| Габаритные размеры ДхШхВ, мм | 1460х760х1450 |
| Размеры упаковки ДхШхВ, мм | 1630х1070х1685 |
| Масса нетто/брутто, кг | 510/587 |
Комплектация
- Система с ЧПУ Siemens 808D
- 3-х кулачковый патрон 5 дюймов с прямыми и обратными кулачками
- 4-х позиционный автоматический резцедержатель
- Задняя бабка

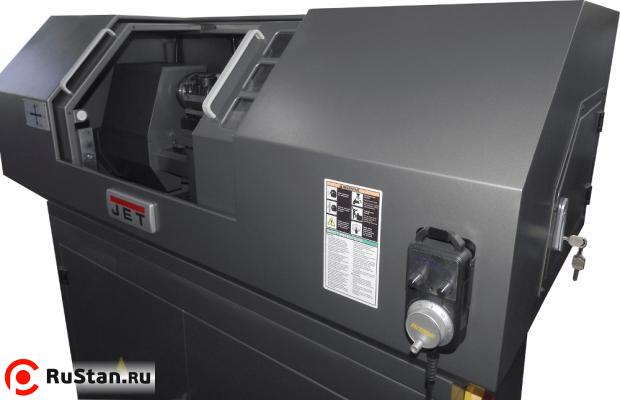

- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система ручной централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Центр невращающийся МК-2, МК-3
- Набор из 7 резцов 10х10 с механическим креплением твердосплавных пластин
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Отзывы о JET BD-10S:
Достоинства:
Цена!
Комментарий:
Главное достоинство этого агрегата – ценник почти в два раза ниже аналогов. + тумба уже штатная идет, опору искать не надо. Из минусов можно было бы назвать то, что на джетах часто требуется ручная «доработка» - подтяжка, доводка… Но за такую экономию сложно назвать пару часов потраченного на это времени недостатком.
Покупал(а) для:
Гаражного мелкого производства
