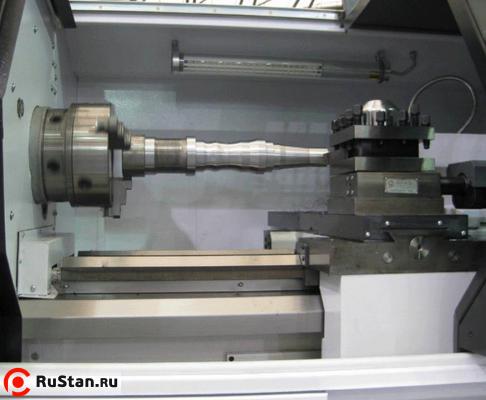

Высокопроизводительный и точный токарный станок DMTG CKE6180Z с ЧПУ для обработки габаритных деталей типа фланцы, колеса, шкивы и валы из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Особенности

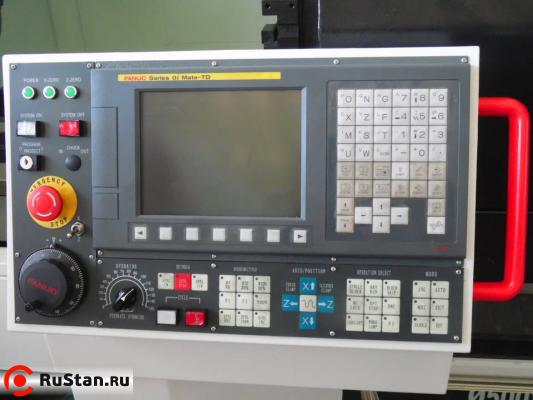

  • Инновационная система ЧПУ Fanuc 0i TF (5) (опция: Fanuc 0i TF (1) / Siemens 828D)
  • Четырехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.

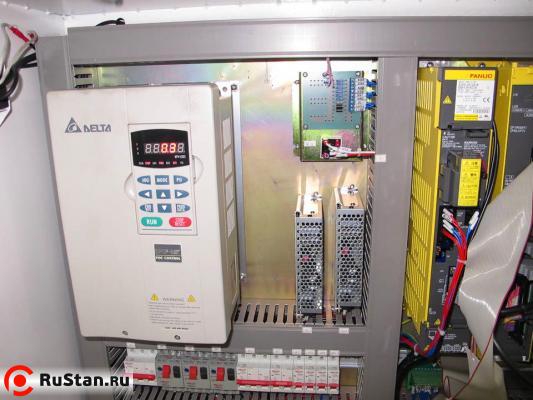

  • Асинхронный двигатель шпинделя, управляемый частотным преобразователем Delta electronics (Тайвань) (опция: сервопривод шпинделя).
  • Сервоприводы по осям: ось Х - Fanuc Beta 8is (12 Нм), ось Z - Fanuc Beta 22is (30 Нм).

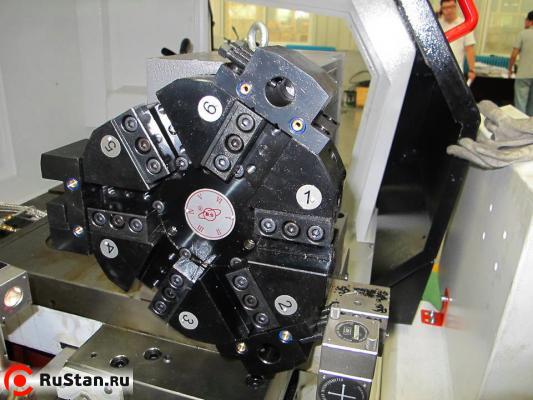

  • 4-позиционная электромеханическая резцедержка (опция: 6-позиционная электромеханическая / 8-позиционная гидравлическая резцедержка).

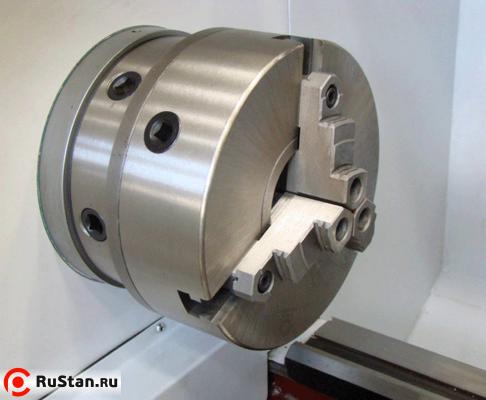

  • Механический 3-кулачковый токарный патрон 400 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
  • Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
  • Механическая задняя бабка (опция: гидравлическая задняя бабка).
  • Опция: автоматический податчик прутка (барфидер).
  • Гидравлический тормоз шпинделя.
  • Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости.
  • Монолитная станина независимо от межцентрового расстояния.
  • Закаленные призматические направляющие станины (не ниже HRC 50).

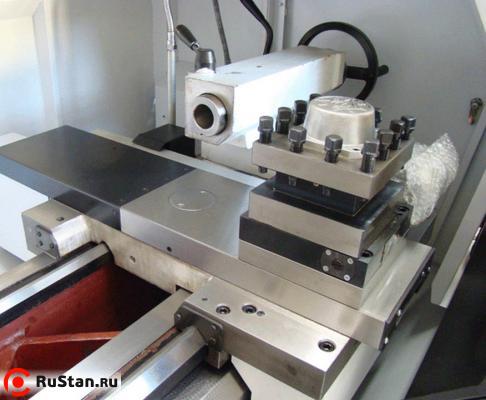

  • Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
  • Шлифованные шариковые винты перемещений по всем осям класса точности С3.
  • Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Передние раздвижные дверцы с большими прозрачными окнами.
  • Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  • Система подачи СОЖ с баком емкостью 60 литров.
  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Циркуляционная система смазки шпиндельной бабки.

Технические характеристики DMTG CKE6180Z/3000

Характеристика Значение
Электропитание
Общая потребляемая мощность 30 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 11 кВт (опция: 15 кВт)
Система управления
Система ЧПУ Fanuc 0i TF (5)
Опциональные системы ЧПУ Siemens 828D / Fanuc 0i TF (1)
Станочные данные
Диаметр обработки над станиной 800 мм
Диаметр обработки над суппортом 490 мм
Межцентровое расстояние 3000 мм
Ширина станины 550 мм
Максимальный вес обрабатываемой заготовки 1000 кг
Шпиндель
Число оборотов шпинделя 10 - 1000 об/мин
Количество ступеней (автом. переключение) 4
Проходное отверстие шпинделя 100 мм
Фланец шпинделя С11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя метрический 120 (1:20)
Диаметр шпинделя в передней опоре 160 мм
Крутящий момент шпинделя 1860 Нм (опция: 2538 Нм)
Перемещения и подачи
Перемещение по оси Х 400 мм
Перемещение по оси Z 2750 мм
Скорость рабочей подачи по оси Х 3000 мм/мин
Скорость рабочей подачи по оси Z 3000 мм/мин
Скорость быстрого хода по оси Х 4000 мм/мин
Скорость быстрого хода по оси Z 8000 мм/мин
Диаметр / шаг ШВП по оси Х 32 / 5 мм
Диаметр / шаг ШВП по оси Z 50 / 10 мм
Точность
Повторяемость ± 0,005 мм
Позиционирование ± 0,003 мм
Сменщик инструмента
Тип сменщика инструмента электромеханический(опция: гидравлический)
Количество инструмента 4 (опция: 6 / 8)
Максимальная высота державки резца 32 мм
Время смены инструмента (4 / 6 / 8-поз см.) 3,2 / 3 / 3 с
Точность позиционирования сменщика инструмента 0,008 мм
Задняя бабка
Конус пиноли механической задней бабки МК6
Конус пиноли гидравлической задней бабки МК5
Диаметр пиноли задней бабки 100 мм
Ход пиноли механической задней бабки 240 мм
Ход пиноли гидравлической задней бабки 180 мм
Габаритные размеры
Емкость бака СОЖ 60 литров
Емкость гидростанции 80 литров
Длина 5405 мм
Ширина х Высота 2020 х 1805 мм
Масса DMTG CDS6250B/3000 станка 6400 кг

Стандартная комплектация

  • Механический 3-кулачковый токарный патрон Ø400 мм
  • 4-позиционный электромеханический сменщик инструмента
  • Механическая задняя бабка

Дополнительные опции

  • Система ЧПУ Fanuc 0i TF (1)
  • Система ЧПУ Siemens 828D
  • Сервопривод шпинделя.
  • Электродвигатель шпинделя 15 кВт.
  • 6-позиционный электромеханический сменщик инструмента
  • 8-позиционный гидравлический сменщик инструмента
  • Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø400 мм без отверстия
  • Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø400 мм с отверстием
  • Гидравлическая задняя бабка
  • Гидравлический люнет
  • Гидравлическая станция
  • Податчик прутка (барфидер).
  • Подшипники шпинделя NSK (Япония).
  • Пневматическая задняя бабка.
  • Механический 4-кулачковый патрон Ø630 мм
  • Механический неподвижный люнет Ø40-250 мм
  • Механический неподвижный люнет Ø200-400 мм
  • Механический подвижный люнет Ø20-100 мм
  • Планшайба Ø390 мм
  • Кондиционер электрошкафа
