Цена для юр. и физ. лиц
4 884 464 руб.
с НДС - на 29.03.2024 г.
Модель:
OPTIgrind GT 40
Артикул:
3111040
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Плоскошлифовальный станок OPTIgrind GT 40 для тонкой шлифовки металлических поверхностей. Точность и высокое качество шлифовки благодаря цифровому индикатору положения DPA 31.

  • Электромагнитный зажимной стол для фиксации заготовки с функцией автоматического размагничивания
  • Высококачественный шпиндель с прецизионными коническими роликовыми подшипниками
  • Закаленные и отшлифованные направляющие стола
  • Контрнаправляющие с покрытием Turcite-B для высокой устойчивости к износу и минимизации трения
  • Шлифовальный шпиндель на прецизионных высококачественных подшипниках

Возможность правки шлифовального круга непосредственно на станке с помощью приспособления для правки.

Особенности

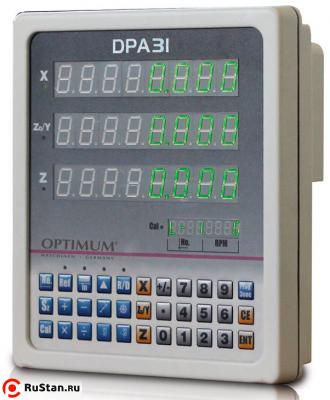

  • Цифровой индикатор положения
  • Основание станка из прочного, устойчивого к скручиванию литого чугуна для максимальной жесткости и стабильности
  • Направляющие для продольных, поперечных и вертикальных перемещений выполнены как беззазорные и самоцентрирующиеся V-образные и плоские направляющие.
  • Высокоточные шарико-винтовые передачи
  • Направляющие и ходовой шпиндель с централизованной смазкой
  • Все плоские направляющие подвергаются прецизионному шабрению, что гарантирует высокую точность всех ручных операций
  • Электрическая система защиты на 24 В постоянного тока
  • Несвязанные маховики большого размера на всех трех осях
  • Гидравлические линии в соответствии с DIN EN 853
  • Точность шлифования: 0,005 мм
  • Шлифовальный круг из корунда, зернистость 46 для всех общепринятых марок стали

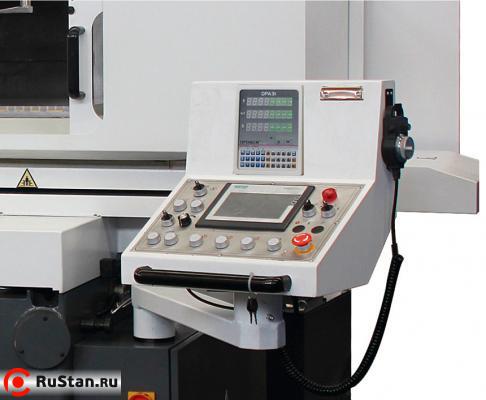

  • Наклонная панель управления значительно упрощает работу
  • Двухканальная система электрической защиты
  • Брызгозащитный экран шлифовального стола
  • Объем бака для СОЖ 100 л
  • Автоматическая вертикальная подача с цифровым управлением и сервоприводом

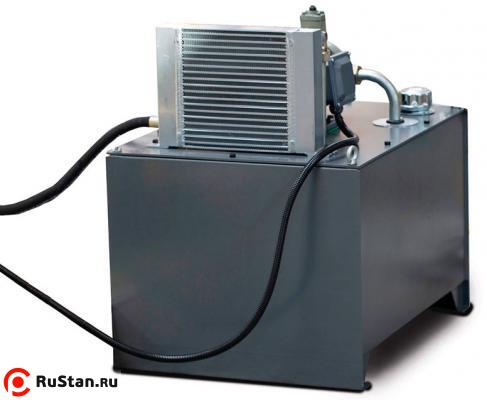

  • Комплексная гидравлическая система с теплообменником обеспечивает возможность плавной регулировки положения стола даже при высоких нагрузках на него
  • Электромагнитный фильтр
  • Укомплектован двигателем IE3 — значительное снижение энергопотребления, что позволяет существенно сократить расходы

Технические характеристики OPTIgrind GT 40

Характеристика Значение
Напряжение 380 В
Мощность 7.5 кВт
Мощность главного привода 4 кВт
Max расстояние от шпинделя до стола 580 мм
Шлифовальный круг Корундовый
Максимальный размер заготовки 813 x 406 x 405 мм
Количество Т-образных пазов 3
Размер Т-образных пазов стола 14 мм
Шаг Нм H·м
Число оборотов 1450 (50 Гц) / 1750 (60 Гц) об/мин
Максимальная скорость шлифования 27 (при 50 Гц) 32 (при 60 Гц) м/с
Размер шлифовального круга Ø 350 x 40, вал Ø 127 мм
Диаметр посадочного отверстия круга 127 мм
Размер зерна шлифовального круга 46 мм
Размер шлифовального стола 406 x 813 мм
Размер электрической магнитной зажимной пластины 400 x 800 мм
Максимальная нагрузка на шлифовальный стол 500 кг
Скорость подачи стола 5 - 25 м/мин
Максимальная подача по оси Х 830 мм
Максимальная подача по оси Y 420 мм
Ускоренное перемещение по оси Y 990 мм/мин
Шаг поперечной подачи (по оси Y) 0.1 - 8 мм
Деление шкалы на маховике перемещения по оси Y 0.02 мм
Диапазон ускоренной подачи по оси Z 0,005 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05
Ускоренное перемещение по оси Z 480 мм/мин
Деление шкалы на маховике перемещения по оси Z 0.005 мм
Емкость бака охлаждающей жидкости 0.1 м3
Высота подачи охлаждающей жидкости 5 м
Скорость подачи жидкости 33 л/мин
Мощность гидравлического мотора 2.2 кВт
Мощность приводного двигателя регулировки высоты шлифовального круга 0.5 кВт
Мощность циркуляционного насоса 0.09 кВт
Вес OPTIgrind GT 40 3600 кг
Вес (брутто) 3850 кг
Габариты (Д*Ш*В) 3600x2400x1900 мм
Габариты упаковки (Д*Ш*В) 3900х2270х2210 мм

Комплектация

  • Цифровой индикатор положения
  • Система подачи СОЖ
  • Балансировочная оправка
  • Шлифовальный круг, зернистость 46
  • Алмазный резак
  • Рабочий инструмент
  • Ручной масляный насос
  • Светодиодный светильник
  • Электромагнитная зажимная планка
  • Функция размагничивания
