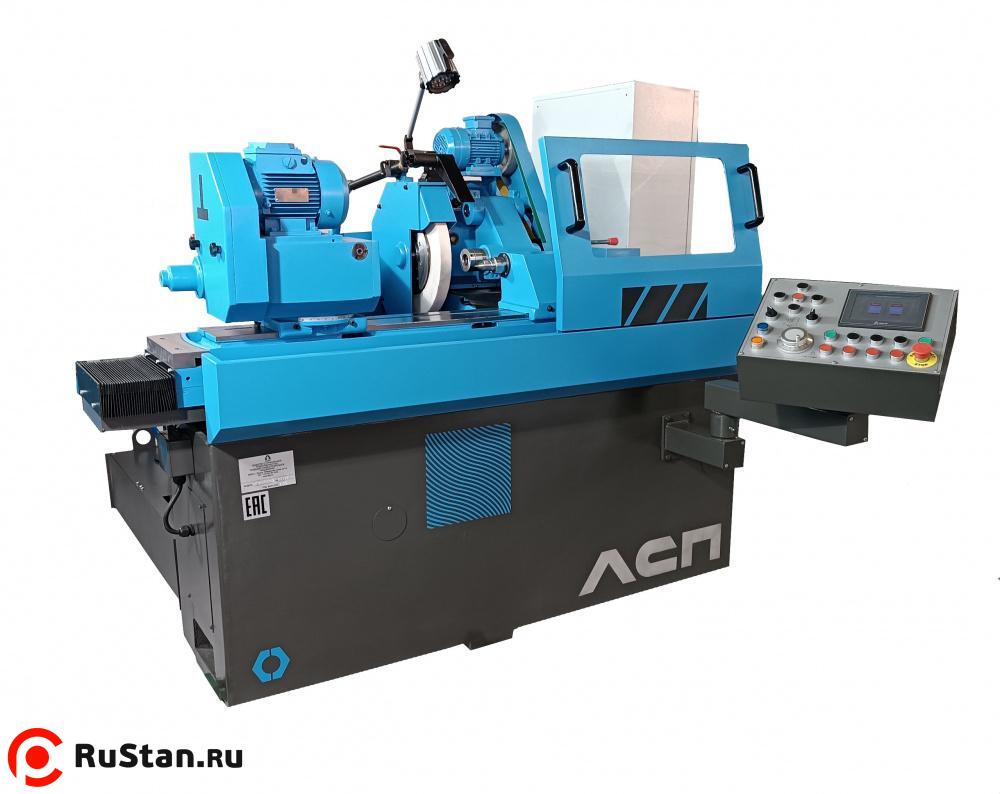

Универсальный круглошлифовальный станок 3Л120ВФ2 (3Л120АМФ2)

Станки мод. 3Л120 В Ф2 - 3Л120 АМФ2 предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцовых поверхностей деталей, установленных в неподвижных центрах, кулачковых патронах, а также с помощью дополнительных приспособлений – далее по тексту станок.

Станок предназначен для единичного и мелкосерийного производства.

Степень автоматизации станка-программное управление (позиционная и прямоугольная системы).

Вид климатического исполнения станка - УХЛ4 по ГОСТ 15150.

Категория размещения станка – 4.1 по ГОСТ 15150.

Станок изготавливается различных исполнений - см. таблицу 1.

Краткое описание конструкции станка:

Посредством ряда кинематических цепей в станке осуществляются следующие движения:

• вращение шлифовального круга (главное движение);
• вращение изделия;
• продольное перемещение стола ( ось Z, сервопривод)
• поперечное перемещение салазок со шлифовальной бабкой (ось X сервопривод);
• установочные ручные перемещения бабки шлифовальной, бабки передней, бабки задней.
• поворот верхнего стола для обработки конических поверхностей с небольшой конусностью (наладочное);
• наладочный поворот шлифовальной и передней бабок;

Станина

Станина представляет собой основной несущий элемент, определяющий взаимное расположение узлов станка. Конструкция станины обладает высокой жесткостью и виброустойчивостью .

Стол

Основными элементами стола являются две жесткие чугунные плиты: нижний стол с V -образной и плоской направляющими и верхний стол.

Продольная подача стола осуществляется от серводвигателя через ШВП.

Бабка шлифовальная

Основными элементами шлифовальной бабки являются литой чугунный корпус и шпиндель на подшипниках скольжения с «масляным клином», произведенный по запатентованной технологии, отличается высокой жесткостью, обеспечивает обработку детали с высокой точностью.

Поперечная подача шлифовальной бабки осуществляется от серводвигателя через ШВП.

Устройство для шлифования отверстий ( п риспособление для внутреннего шлифования)

Приспособление для внутреннего шлифования состоит из корпуса, закрепленного на кронштейне на бабке шлифовальной, в котором установлена внутришлифовальная головка с ременным приводом.

Система смазки станка

Смазка направляющих салазок и ходовых винтов осуществляется автоматически. При необходимости можно воспользоваться ручной разовой смазкой.

Система охлаждения

Устройство для подачи и очистки охлаждающей жидкости состоит из отдельно стоящей установки, на которой смонтирован насос, магнитный сепаратор, фильтр-транспортер (для класса точности станка А) и подводящих коммуникаций. Магнитный сепаратор и фильтр-транспортер предназначены для очистки охлаждающей жидкости от шлама.

Характеристики электрооборудования

Для управления работой станка используется контроллер серии DVP -SV 2 “ DeltaElectronics ”, связанный с сенсорной панелью оператора серии DOP-B и частотными преобразователями по сети RS -485 и сервоприводами ASD -A 2 по сети CAN -Open .

Сведения о системе питания электрооборудования

Подвод электропитания к станку от цеховой сети – 5-жильным кабелем по схеме 3 P -1 N -1 PE . Точка подключения в станке – ввод в электрошкаф снизу.

Заземление станка выполнить подключением к системе заземления цеха. На станке имеются обозначенные узлы заземления для подключения к ним заземляющих проводников.

В системе управления заложены следующие циклы обработки:

• режим ручного продольного шлифования;
• режим ручного врезного шлифования;
• режим ручной правки шлифовального круга;
• режим ручного внутреннего шлифования (при комплектовании приспособлением для внутреннего шлифования);
• режим автоматического продольного шлифования;
• режим автоматического врезного шлифования.
• режим автоматической правки шлифовального круга;

Состав оборудования

Технические характеристики:

Параметры точности образцов-изделий по ГОСТ 11654-90 представлены в таблице 4.1

Комплект поставки

• Домкрат клиновой (комплект)
• Устройство для статической балансировки шлифовального круга
• Дополнительный фланец шлифовального круга
• Круг Шлифовальный
• Круг для внутреннего шлифования
• Комплект масел и СОЖ для запуска оборудования
• Люнет открытый или закрытый (на выбор)
• Пульт выносной
• Патрон 3-х или 4-х кулачковый (на выбор) ф125 мм
• Магнитный патрон 125мм
• Шлифовальные круги для внутреннего шлифования в составе: - для отверстий Ø13 – круг 10×13×4 - для Ø20 – круг 16×20×6 - для Ø40 – круг 32×32×10 - для Ø80 – круг 50х32х16
• Круг шлифовальный 400х40х203
• Оправка для статической балансировки шлифовального круга
• Документация:
• Станок круглошлифовальный. Руководство по эксплуатации
