Модели листогибов нового поколения серии ПЛГ оснащены современным и мощным гидравлическим оборудованием и используются в различных областях машиностроения, где производится гибка листового металлопроката.

Конструкция рамы – сварная, с термическим отпуском. Синхронизация работы гидроцилиндров обеспечивается механической траверсой.

Прессы состоят из станины, ползуна, стола, передней поддержки листа, заднего упора, главных цилиндров, защитного ограждения рабочей зоны, гибочного инструмента (универсальный пуансон и многоручьевая матрица), гидропривода, шкафа электрооборудования, пульта управления и передвижной педали управления.


Технические характеристики ПЛГ-100.25

Характеристика Значение
Номинальное усилие пресса 1000 кН
Длина стола и ползуна 2500 мм
Ширина стола 200 мм
Расстояние между стойками 2050 мм
Расстояние от оси ползуна до станины (глубина зева) 320 мм
Наибольшее расстояние между столом и ползуном (открытая высота) 380 мм
Ход ползуна 120 мм
Величина регулировки расстояния между столом и ползуном 100 мм
Максимальное перемещение заднего упора по оси Х 800 мм
Точность позиционирования заднего упора
- винтовая пара
- ШВП*

1 мм
0,1 мм
Номинальное рабочее давление гидравлической системы 25 МПа
Объем гидробака 200 л.
Скорость хода ползуна:
- холостой ход
- рабочий ход
- возвратный ход

20-40 мм/с.
8 мм/с.
45 мм/с.
Насос гидравлический 25MCY14-1B
- максимальное давление
- производительность

31.5 МПа
25 см3/об.
Электродвигатель гидропривода АИР 132 М6
- мощность
- скорость вращения

7.5 кВт
1000 об/мин
Электродвигатель заднего упора с винтовой парой АИР 71 В6
- мощность
- скорость вращения

0.55 кВт
1000 об/мин
Электродвигатель заднего упора с ШВП YS7124
- мощность
- скорость вращения

0.37 кВт
1400 об/мин
Электродвигатель механизма регулировки хода ползуна YS5634
- мощность
- скорость вращения

0.12 кВт
1400 об/мин
Габаритные размеры пресса (без съемной передней поддержки и пульта управления на консоли) 2800x1500x2520 мм ДхШхВ
Масса ПЛГ-100.25 станка (без рабочей жидкости) 5800 кг
Масса станка с системой бомбирования (без рабочей жидкости)* 6200 кг
Режимы работы пресса 1. Наладочный
2. Одиночный
3. Автоматический
Смазка пресса 1. Точечная (через пресс-масленки)
2. Централизованная

* Поставляется за дополнительную плату

Базовая комплектация ПЛГ-100.25

  1. Система ЧПУ по оси Y (точность позиционирования 0,01-0,03 мм);
  2. Система ЧПУ по оси X (точность позиционирования 0,3 - 0,8 мм) с возможностью программной компенсации люфта;
    • Монохромный ЖК дисплей 4 дюйма;
    • Управление позиционированием пуансона, ось Y (без возможности задания угла гиба, положение оси оператор подбирает самостоятельно);
    • Управление позиционированием заднего упора, ось Х;
    • Функция отвода упора во время гиба;
    • Простая калибровка осей X, Y;
    • Режим счета гибов с возможностью сброса;
    • 90 программ по 17* шагов;
    • Сохранение настроек в случае отключения питания.
  3. Задний упор с ручной регулировкой по осям Z1 - Z2 и R
  4. Стандартный гибочный инструмент (многоручьевая цельная на всю длину матрица и сегментный пуансон);
  5. Световая подсветка;
  6. Педаль управления.

Дополнительное оборудование (за отдельную плату)

  1. Установка системы ЧПУ по заказу Покупателя до 9-ти осей (задний упор с электромеханическим приводом по осям Х1- Х2, Z1 - Z2 и R1 - R2, В. Подключение осей на заказ);
  2. Система бомбирования (система компенсации прогиба стола);
  3. Специализированный гибочный инструмент;
  4. Система быстрой установки и съема гибочного инструмента;
  5. Синхронизация прессов в тандем.
  6. Рабочие жидкости.

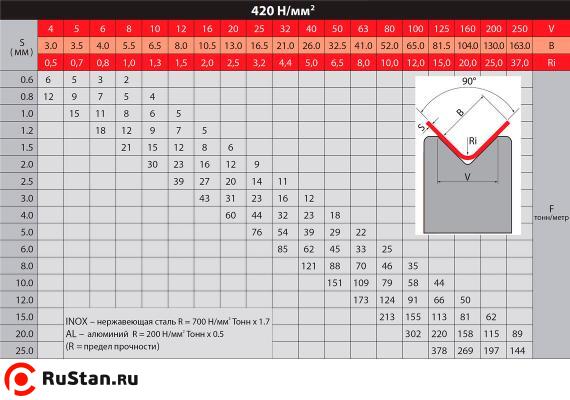

Таблица расчета параметров гибки 420 Н/мм2

S (мм) 4 5 6 8 10 12 16 20 25 32 40 50 63 80 100 125 160 200 250 V
3.0 3.5 4.0 5.5 6.5 8.0 10.5 13.0 16.5 21.0 26.0 32.5 41.0 52.0 65.0 81.5 104.0 130.0 163.0 B
0,5 0,7 0,8 1,0 1,3 1,5 2,0 2,5 3,2 4,4 5,0 6,5 8,0 10,0 12,0 15,0 20,0 25,0 37,0 Ri
0.6 6 5 3 2                      Таблица расчета параметров гибки F
тонн/метр
0.8 12 9 7 5 4
1.0   15 11 8 6 5
1.2     18 12 9 7 5
1.5       21 15 12 8 6
2.0         30 23 16 12 9
2.5           39 27 20 14 11
3.0             43 31 23 16 12
4.0               60 44 32 23 18
5.0                 76 54 39 29 22
6.0                   85 62 45 33 25
8.0                     121 88 70 46 32
10.0                       151 109 79 58 44
12.0                         173 124 91 66 50
15.0   INOX - нержавеющая сталь R = 700 Н/мм2 Тонн х 1.7
AL - алюминий R = 200 Н/мм2 Тонн х 0.5
(R = предел прочности)
        213 155 113 81 62
20.0             302 220 158 115 89
25.0               378 269 197 144
