Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

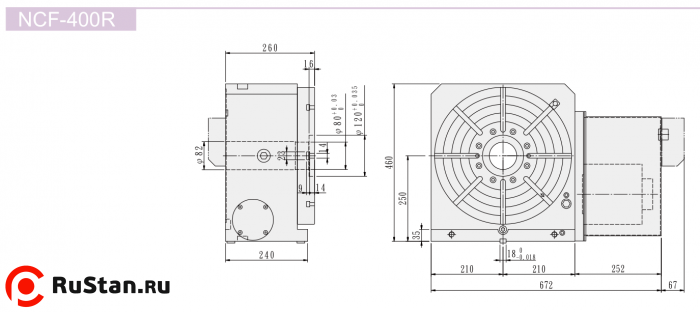

Технические характеристики NCF-400R

Характеристика Ед. изм. Значение
Диаметр мм 400
Высота центров при вертикальной установке мм 250
Высота поверхности стола при горизонтальной установке мм 250
Общая высота при вертикальной установке мм 460
Центральное отверстие мм 70Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7
Тип сервомотора Meldas тип НF-204S
Fanuc a12i
Siemens 1FK7083
Heidenhein QSY155B
Передаточное число 1:180
Минимальный угол град 1/5
Максимальные обороты об/мин 22,2
Повторяемость Однонаправленный с ±1”
Двунаправленный ±2”
Вес нетто (без двигателя) кг 280
Усилие зажима кг*м 600
Грузоподъемность при вертикальной установке (с задним центром) кг 500
